Ajouter Connexions (E,P,F, ...) et Isolateurs de section compacts

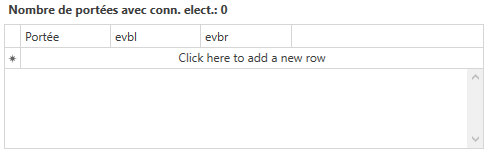

Dans la partie Nombre de Connexions (E, P, F, ...) et d'Isolateurs de section compacts, double-cliquez sur Click here to add a new row.

Vous pouvez à présent éditer les champs.

Sous Portée, sélectionnez dans quelle portée la connexion se trouve.

Sélectionnez un ou plusieurs types de connexions dans les champs suivants :


Champ	Signification
evbl	Connexion dans la partie gauche de la portée
evbr	Connexion dans la partie droite de la portée

Dans le menu des connexions, il y a une série de connexions du type "-bis". Par exemple : E2-bis, E3-bis ou P5-bis

Les connexions "-bis" sont des connexions où il y a un dédoublage comme dans un équipement tendeur ou un lame d’air.

Donc, par exemple, E2 et E2-bis.

Le nouveau nom avec "bis" est nécessaire pour déterminer (en automatique) la position de la connexion :

Sans bis : entre le 1er et 2me pendule
Avec bis : entre le 2me et 3me pendule

En cas de dédoublage des connexions, il faut introduire les connexions avec et sans "-bis".

Ajout d'Isolateurs de section compacts.

Les isolateurs de section compact peuvent être choisis dans le menu des "Connexions (E,P,F,...)" sous "evbl" et "evbr".

Il y a 4 types (voir plan 456.008 pour la signification des symboles) :


Tension	Symbole
3 kV	H3-160
25 kV	H25-160
	H25-160B
	H25-160F

La position de l’axe de l’isolateur de section compact est introduite moyennant les champs "icl" ou "icr", qui sont respectivement la distance vers le poteau à gauche ou vers le poteau à droite (un des 2 chiffres doit être introduit).

L’ajout d’un isolateur de section compact a 3 conséquences :

une masse est ajoutée au niveau du porteur principal, au centre de l’isolateur de section compact ;
les positions des pendules encadrant l’isolateur compact sont adaptées par rapport au pendulage originel sans isolateur de section compact (jusqu’au 2ème ou 3ème pendule autour de l’isolateur de section compact) ;
la contre-flèche à appliquer est automatiquement calculée (on peut l’adapter manuellement en utilisant l’onglet "adjust the sag" dans le menu input).

Pour les positions des pendules dans l’isolateur de section, les règles suivantes sont appliquées (automatiquement par "Pendules") (les exemples sont pour le cas avec H3-160) :


R3/S3	Possibilité 1 : Deux pendules apparaissent de part et d’autre de l’isolateur de section compact. Dans l’exemple suivant, ce sont les pendules 1,2,3 et 4 : La distance entre 1 et 2 équivaut à 1 cm. La distance entre 3 et 4 équivaut à 1 cm. La distance entre les pendules intérieurs (2 et 3) est la distance réelle entre les pendules dans un isolateur de section compact (1,14m) : Pendules1/2 et 3/4 sont en réalité les pendules qui vont vers le corps de l’isolateur de section compact (avec les petits tendeurs à lanterne).
R3/S3	Possibilité 2 : Un pendule fictif apparaît dans l’axe de l’isolateur de section compact. Dans l’exemple suivant, c’est le pendule 3 : La distance entre les pendules intérieurs (2 et 3) est la distance réelle entre les pendules dans un isolateur de section compact + 2 cm (1,14m+0,02m = 1,16m). Les pendules 2 et 4 sont en réalité les pendules qui vont vers le corps de l’isolateur de section compact (avec les petits tendeurs à lanterne). En réalité, le pendule 3 n’existe pas.
Non R3/S3	Un pendule apparaît de part et d’autre de l’isolateur de section compact. Dans l’exemple suivant, ce sont les pendules 2 et 3 : La distance entre les pendules intérieurs (2 et 3) est la distance réelle entre les pendules dans un isolateur de section compact (1,14m). Les pendules 2 et 3 sont en réalité les pendules qui vont vers le corps de l’isolateur de section compact (avec les petits tendeurs à lanterne). La distance entre les pendules entourant (dans cet exemple 1 et 4) équivaut à 7m. Au fur et à mesure que l’isolateur de section compact approche le poteau le pendule 1 (dans cet exemple) est éliminé.
Compound	Les règles "Non R3/S3" ci-avant sont aussi d’application. Mais ici il y a une différence avec la réalité : les pendules de l’isolateur de section compact viennent (dans le code de programmation) entre le porteur principal et le porteur auxiliaire. Les pendules coulissant dans la zone de l’isolateur de section compact continuent à exister dans le code. En réalité, les pendules 2 et 3 vont vers le corps de l’isolateur de section compact. Les pendules 2 et 3 sont en réalité les pendules qui vont vers le corps de l’isolateur de section compact (avec les petits tendeurs à lanterne).

Moyennant le bouton "adjust the sag" et l’introduction de la valeur "flèche" souhaitée (en mm), on peut imposer la valeur de la flèche (par exemple pour un isolateur de section compact dans une liaison S2)..

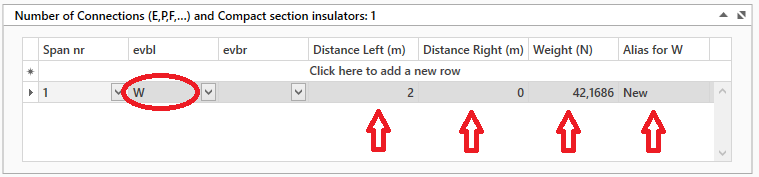

Ajout Connexion "W" (W = arbitraire)

Il s'agit d'une connexion pour laquelle, on peut choisir la position dans la portée mais également son poids (en N) et son nom d'affchage (alias).

Convention de signe pour la colonne "Weight (N)" (Poids (N)) : Valeur positive = effort vers le bas

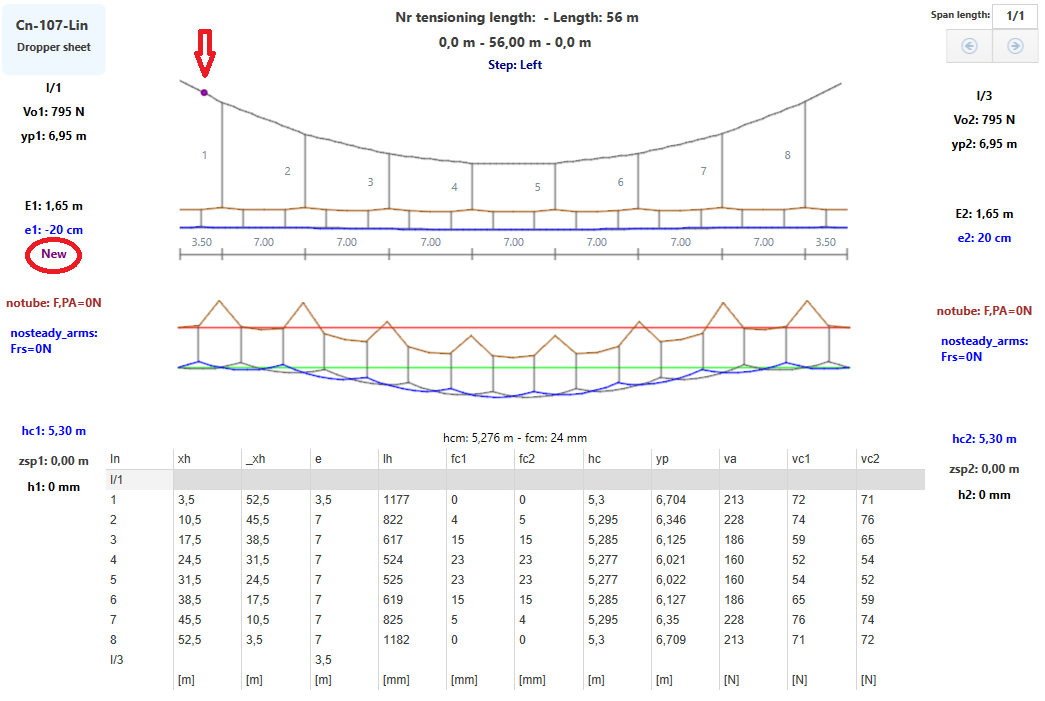

Le poids est appliqué au niveau du porteur principale.

La déformation "locale" du PP n'est pas représentée sur la figure.

Le nom ou symbole désiré doit être introduit dans la colonne "Alias for W"

Cliquez sur Update.

Recommencez les étapes pour ajouter d'autre connexions électriques.

Remarque : Cliquez avec le bouton droit de la souris sur une connexion ent sur Delete pour supprimer cette connexion.

Cliquez sur Sauver pour mémoriser les données dans un fichier .pen.
