Calculer
Utilisation des fonctions Pendules.
- Créer une fiche de pendulage
  Fonction principale de Pendules.
  - Saisir des données
    - Télécharger un fichier .pen
    - Saisir des données manuellement
  - Diagnostics
    Cet outil permet de contrôler la qualité des données saisies précédemment.
  - Observer la caténaire et son pendulage
    Ici sont présentés 2 modules de Pendules : First state, qui permet d'observer la caténaire et son pendulage à sa température de référence de manière plus globale qu'avec les outils présentés précédemment. Et Second state, qui est encore un peu plus poussé car il permet d'observer la caténaire et son pendulage à d'autres températures que sa température de référence.
  - Lire et générer une fiche de pendulage
  - Exporter une fiche de pendulage
  - Imprimer une fiche de pendulage
- Échauffement des conducteurs
  Fonction secondaire de Pendules.

Télécharger un fichier .pen

Une caténaire est souvent représentée de façon schématique. Le fichier .pen que vous pouvez générer à partir de là peut être utilisé en entrée dans Pendules.

Ouvrez Pendules.
Le premier onglet de saisie apparaît immédiatement dans l'application.

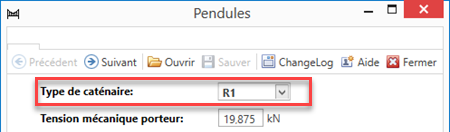

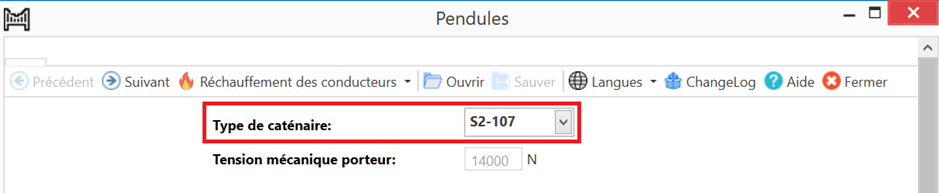

Sélectionnez le Type de caténaire. Les valeurs standards sont complétées automatiquement.

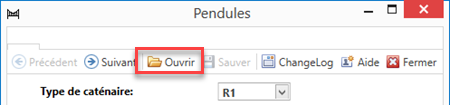

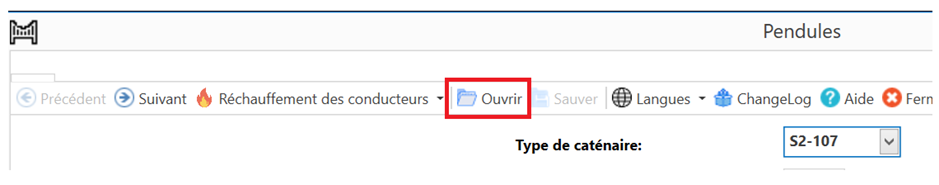

Cliquez sur Ouvrir dans la barre des tâches.
Cliquez sur un fichier .pen dans les fichiers sur votre ordinateur, puis cliquez sur Ouvrir.

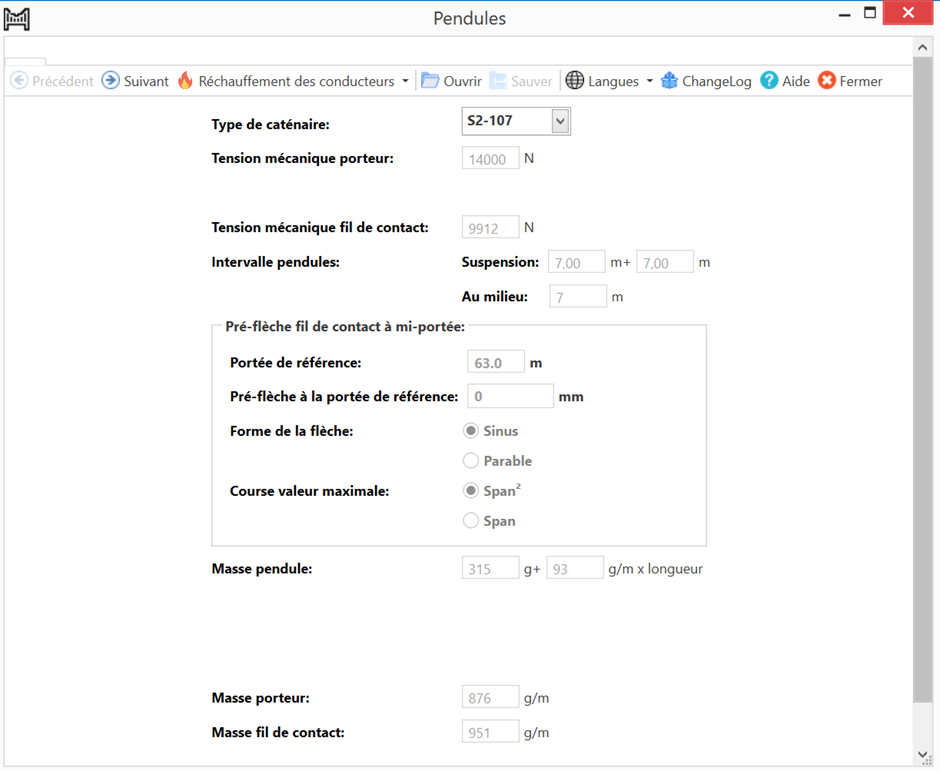

Les valeurs issues du fichier .pen sont complétées dans le deuxième onglet de saisie.

Modifiez les valeurs et/ou générez la fiche de pendulage.
