Ajouter une connexion
Les connexions ont un certain poids et influencent la géométrie de la caténaire. Elles doivent être prises en compte lors du calcul de la longueur des pendules. Pour la représentation des connexions, vous pouvez consulter le MMH : 11 - CONNEXIONS.
-
Dans la partie Nombre de Connexions (E, P, F, ...) et d'Isolateurs de
section compacts, double-cliquez sur Click here to add a new
row.
Vous pouvez à présent éditer les champs.
- Sous Portée, sélectionnez dans quelle portée la connexion se trouve.
-
Sélectionnez un ou plusieurs types de connexions dans les champs suivants :
Champ Signification evbl Connexion dans la partie gauche de la portée evbr Connexion dans la partie droite de la portée Note : La plupart des connexions ont une place définie (entre le 1er et le 2ème pendule par exemple), et un poids calculé automatiquement à partir de cette position, il suffit alors d'introduire le nom de la connexion du côté gauche (evbl) ou du côté droit (evbr) et Pendules fait le reste !
-
Les connexions éditables en distance.
Certaines connexions sont dites éditables. C’est-à-dire qu'un ou plusieurs paramètres de la connexion peuvent être adaptés par l'utilisateur. Ce sont les connexions : P3x, P4, P5x, P7-1x, P7-2x.
Lorsqu'un paramètre est éditable, il aura une valeur par défaut affichée sur fond vert.

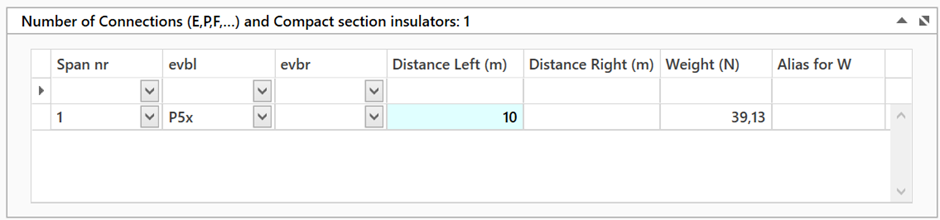

Exemple avec P5x :
Et lorsque la disance
est changée, le poids est recalculé :
-

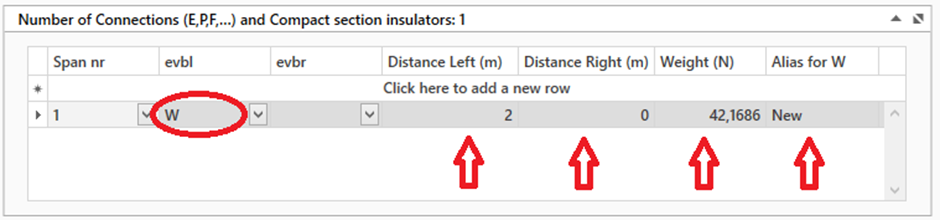

La connexion arbitraire W :
Il s'agit d'une connexion pour laquelle, on peut choisir la position dans la portée mais également son poids (en N) et un nom d'affichage.
La convention de signe pour la colonne "Weight (N)", en FR ; Poids (N) est :
Valeur positive = effort vers le bas
Le poids est appliqué au niveau du porteur principal et la déformation "locale" du PP ne sera pas représentée sur la figure.
Si un nom d'affichage est désiré, il doit être introduit dans la colonne "Alias for W"

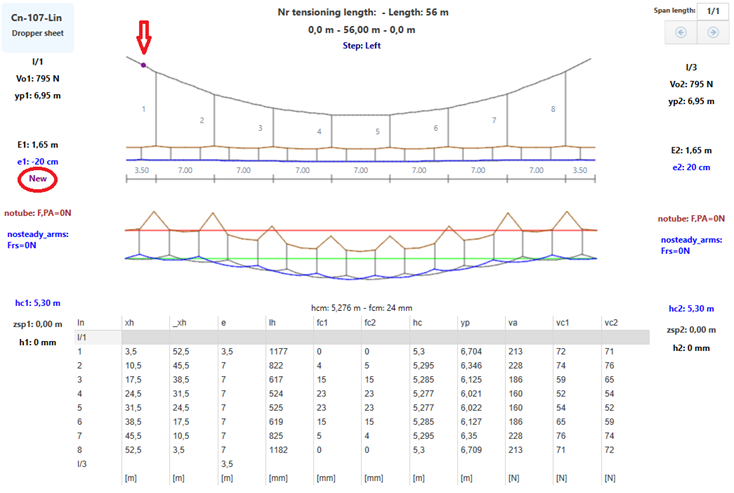

Exemple d'affichage d'une connexion "W" avec "New" comme nom d'affichage.
