Ajouter un isolateur de section compact
Les isolateurs de section compact peuvent être introduits d'une manière équivalente aux connexions présentées précédemment.
Il y a 4 types (voir plan 456.008 pour la signification des symboles) :
| Tension | Symbole |
|---|---|
| 3 kV | H3-160 |
| 25 kV | H25-160 |
| H25-160B | |
| H25-160F |
Comme pour les connexions, la position d' un I-compact est déterminée à partir du poteau gauche ou du poteau droit de la portée.
En introduisant I-compact dans la colonne "evbl" il faudra introduire sa distance par rapport au poteau gauche. Et en l'introduisant dans la colonne "evbr" il faudra introduire la distance par rapport au poteau droit.
L’ajout d’un isolateur de section compact a 3 conséquences :
- Un poids est ajouté au niveau du porteur principal, au centre de l'I-compact.
- La position des pendules encadrant l'I-compact est adaptée par rapport au pendulage originel sans I-compact, jusqu’au 2ème ou 3ème pendule l'encadrant.
- La contre-flèche à appliquer est automatiquement calculée et elle peut être adaptée manuellement en utilisant l’onglet "adjust the sag" dans le menu.
Pour les positions des pendules dans l’isolateur de section, les règles suivantes sont appliquées automatiquement par "Pendules", avec ci-dessous un exemple avec H3-160 (3kV).
|
R3/S3 |
1ère possibilité: Quatre nouveaux pendules apparaissent de part et d’autre de l’isolateur de section compact. Dans l’exemple suivant, ce sont les pendules 1,2 et 3,4:  La distance entre les pendules 1 et 2 équivaut à 1 cm. La distance entre les pendules 3 et 4 équivaut à 1 cm. La distance entre les pendules 2 et 3 est la distance réelle entre les pendules autours d'un I-compact, 1.14m :  Les pendules 1,2 et 3,4 sont en réalité les pendules (avec les petits tendeurs à lanterne) qui vont vers le corps du I-compact. |
|
R3/S3 |
2ème possibilité : Un pendule fictif apparaît sur l’I-compact. Ici, le pendule 3 :  La distance entre les pendules intérieurs (2 et 3) est la distance réelle entre les pendules autours d'un I-compact + 2 cm, 1,14m+0,02m = 1,16m. Les pendules 2 et 4 sont en réalité les pendules (avec les petits tendeurs à lanterne) qui vont vers le corps de l’I-compact. En réalité, le pendule 3 n’existe pas. |
|
Non R3/S3 |
Un pendule apparaît de part et d’autre de l’I-compact. Ici, les pendules 2 et 3 :  La distance entre les pendules intérieurs (2 et 3) est la distance réelle entre les pendules autours d'un I-compact (1,14m). Les pendules 2 et 3 sont en réalité les pendules (avec les petits tendeurs à lanterne) qui vont vers le corps de I-compact. La distance entre les pendules extérieurs (1 et 4) équivaut à 7m. Si l’I-compact s'approche du poteau (gauche dans notre cas), le pendule 1 sera a un moment éliminé. |
|
Compound |
Les règles "Non R3/S3" ci-avant sont aussi d’application.
Mais ici il y a une différence avec la réalité : les pendules de l’I-compact viennent (dans le code de programmation) entre le porteur principal et le porteur auxiliaire. Les pendules coulissant dans la zone de l’I-compact continuent à exister dans le module de calcul, mais n'existent pas en réalité.
En réalité, les pendules 2 et 3 (avec les petits tendeurs à lanterne) vont en réalité vers le corps de l’I-compact. |

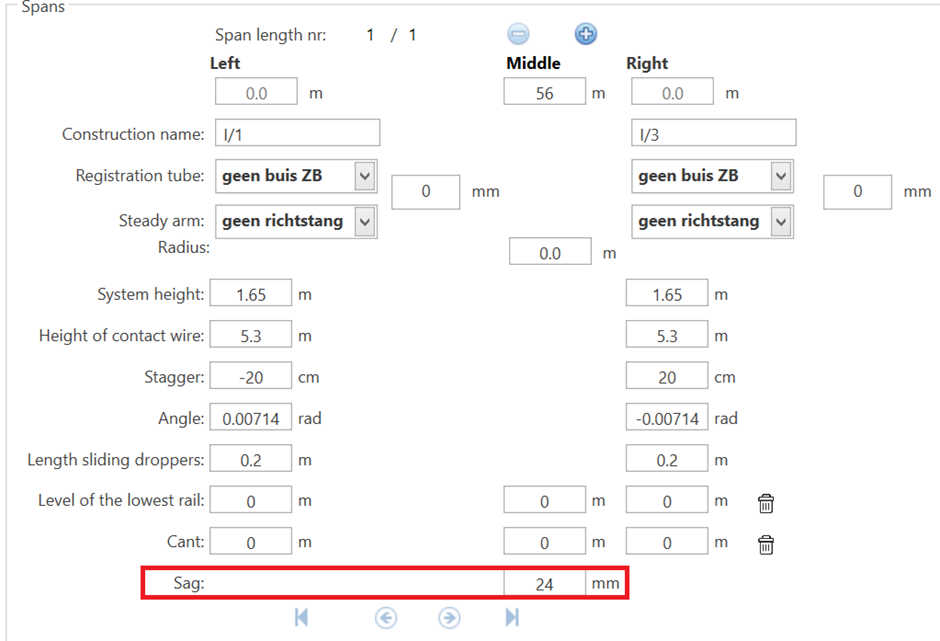

En cochant le bouton "Adjust the sag", une nouvelle ligne apparait sur l'écran d'input par portée, qui permet d'introduire manuellement la flèche souhaitée.
Cette ligne peut être utilisée, par exemple, pour imposer la flèche souhaitée d'un I-compact en caténaire S2.
