Ajouter Pont
Quand la caténaire et la voie croisent un pont ou un tunnel, vous devez créer un pont dans la fiche de pendulage.
-
Sélectionnez l'une des options suivantes en fonction de la construction :
Type de construction Tâche Pont dont la longueur n'est pas supérieure à une portée Créez un pont. Pont dont la longueur est supérieure à une portée et... - qui s'étend en ligne droite
Créez un pont. - s'étend irrégulièrement
Subdivisez la construction en tronçons rectilignes et créez un pont pour chaque tronçon. Remarque : Il est recommandé de faire coïncider les tronçons avec les points de suspension. Vérifiez si vous utilisez les bonnes valeurs de x.Tunnel qui s'étend en ligne droite Créez un pont. Tunnel qui s'étend irrégulièrement Subdivisez la construction en tronçons rectilignes et créez un pont pour chaque tronçon. Remarque : Il est recommandé de faire coïncider les tronçons avec les points de suspension. Vérifiez si vous utilisez les bonnes valeurs de x. -

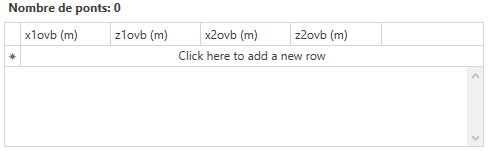

Dans la partie Nombre de ponts, double-cliquez sur
Click here to add a new row (Cliquez ici pour ajouter
une nouvelle ligne).
Vous pouvez à présent éditer les champs.
-
Saisissez les données du pont ou du tunnel :
Champ Signification x1ovb (m) Valeur x du début du pont par rapport au début du tir (xstart) z1ovb (m) Valeur z de la face inférieure du début du pont Important : Il ne s'agit pas ici de la hauteur libre.x2ovb (m) Valeur x de la fin du pont Remarque : Tenez compte de la valeur xstart.z2ovb (m) Valeur z de la fin du pont -
Cliquez en dehors des champs de saisie pour enregistrer les modifications.
Remarque : Après cela, vous ne pourrez plus modifier un pont. Cliquez avec le bouton droit de la souris sur un pont et sur Delete pour supprimer ce pont.
- Répétez les étapes pour ajouter d'autres ponts.
- Cliquez sur Sauver pour mémoriser les données dans un fichier .pen.
