Een verbinding toevoegen

Verbindingen hebben een bepaald gewicht en beïnvloeden de geometrie van de bovenleiding. Ze moeten worden meegenomen bij de berekening van de lengte van de pendels. Voor de weergave van verbindingen kunt u de MMH raadplegen: 11 - VERBINDINGEN.

Dubbelklik in het gedeelte Aantal verbindingen (E, P, F, ...) en compacte sectie-isolatoren op Click here to add a new row.
U kunt nu de velden bewerken.
Kies onder Overspanning in welke overspanning de verbinding zich bevindt.

Selecteer één of meerdere types verbindingen in de volgende velden:

Veld	Betekenis
evbl	Verbinding in het linkerdeel van de spanwijdte
evbr	Verbinding in het rechterdeel van de spanwijdte

Opmerking : De meeste verbindingen hebben een vaste positie (bijvoorbeeld tussen de 1^e en 2^e pendel), en een automatisch berekend gewicht op basis van die positie. Het volstaat dan om de naam van de verbinding aan de linkerzijde (evbl) of rechterzijde (evbr) in te voeren en Pendules doet de rest!

Verbindingen aanpasbaar in afstand.
Sommige verbindingen zijn aanpasbaar. Dat betekent dat één of meerdere parameters van de verbinding door de gebruiker kunnen worden aangepast. Dit zijn de verbindingen: P3x, P4, P5x, P7-1x, P7-2x.
Wanneer een parameter aanpasbaar is, wordt er een standaardwaarde weergegeven op groene achtergrond.

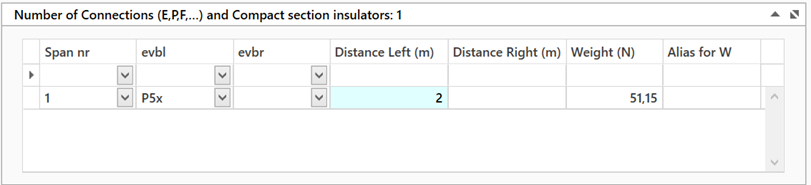

Voorbeeld met P5x:
En wanneer de afstand wordt gewijzigd, wordt het gewicht opnieuw berekend:
De willekeurige verbinding W:
Dit is een verbinding waarvan men de positie in de spanwijdte kan kiezen, maar ook het gewicht (in N) en een weergavenaam.
De tekenconventie voor de kolom "Weight (N)" is als volgt:
Positieve waarde = kracht naar beneden
Het gewicht wordt toegepast op de hoofddraagkabel en de lokale vervorming van de hoofddraagkabel wordt niet in de figuur weergegeven.
Indien een weergavenaam gewenst is, moet deze in de kolom "Alias for W" worden ingevoerd.

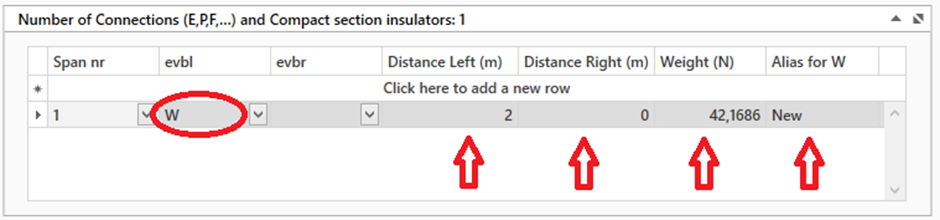

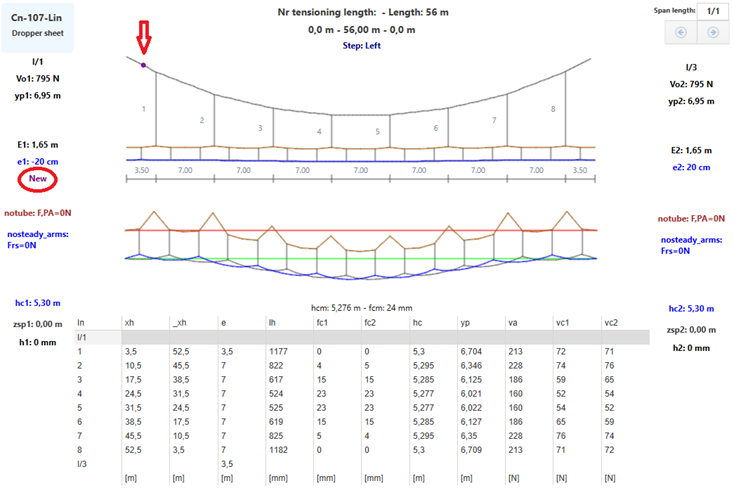

Voorbeeld van weergave van een "W"-verbinding met "New" als weergavenaam.
In het menu van het verbindingen zijn een reeks verbindingen van het type -bis opgenomen : bvb E2-bis, E3-bis, P5-bis. De bis-verbindingen zijn de verbindingen waarbij ontdubbeling gebeur zoals in een spanuitrusting of luchtstrade dus bvb E2 én E2-bis
De nieuwe naam met "bis" is nodig om de (automatische berekende) positie van de verbidingvaste te leggen:
- Zonder bis: tussen 1st en 2de hanger
- Met bis: tussen de 2de en 3de hanger
Bij ontdubbeling van de verbindingen moet zowel de verbinding met en zonder bis ingegeven worden
