Ajouter les données de la portée

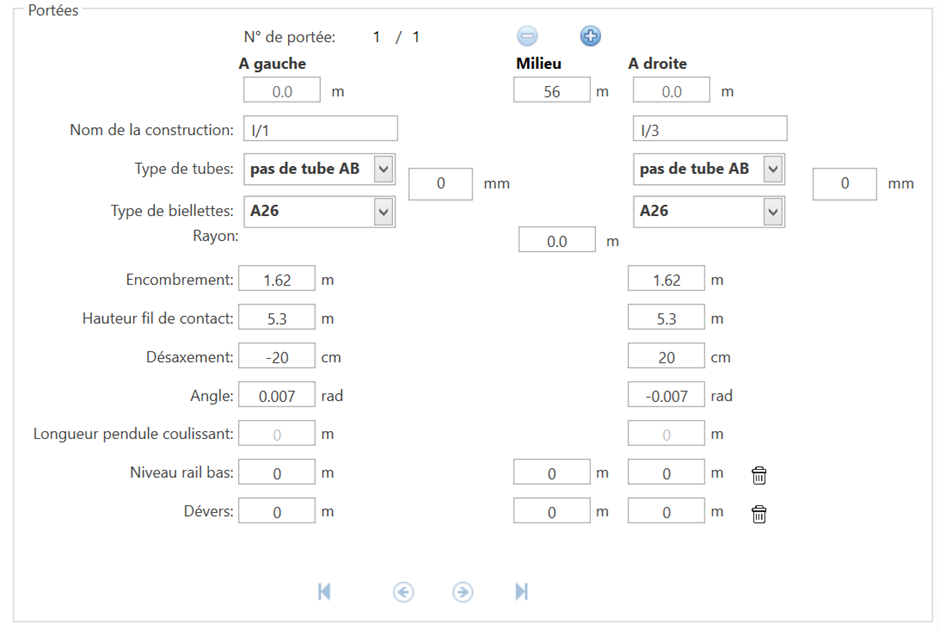

Dans la partie Portées, définissez le nombre de portées que vous voulez obtenir sur la fiche ainsi que les données géométriques de ces portées.
-
Complétez les champs de la première portée :

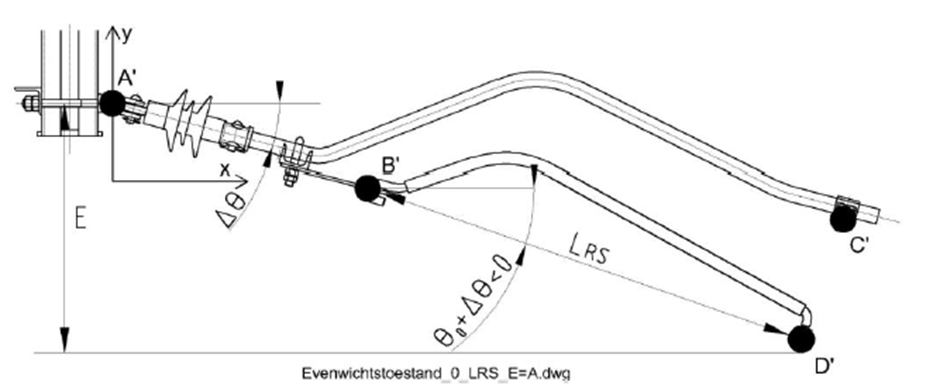

Champ Signification Nom de la construction : Le nom de la construction à gauche et à droite de la portée. Si vous travaillez avec un fichier .pen, un nom est automatiquement renseigné. Vous pouvez toutefois le modifier à votre convenance. Type et hauteur du bras : Le type de bras qui est fixé à la caténaire. Laissez ce champ vide pour utiliser la valeur par défaut ou sélectionnez une valeur dans la liste pour choisir un type de bras spécial. Rayon : Le rayon moyen au milieu de la portée Encombrement : La hauteur entre le fil de contact et le câble porteur. Hauteur fil de contact : La hauteur à laquelle le fil de contact est suspendu. Désaxement : Le désaxement pour le poteau de droite Avertissement : Si vous modifiez le désaxement, il convient également de recalculer les angles.Angle : L'angle de la caténaire par rapport à la verticale sur la construction. Important : Il s'agit ici de l'angle à gauche et à droite de la portée, non pas à gauche et à droite du poteau. Vous devez donc saisir deux nouveaux angles pour chaque portée.Longueur pendule coulissant : En fonction du système choisi, vous pouvez renseigner ou non ces champs de données. Remarque : Pour une caténaire compound, la valeur par défaut est de 0,2 m.Niveau rail bas : Le niveau du rail le plus bas au droit du poteau gauche et du poteau droit de la portée. La valeur Milieu est calculée automatiquement. Dévers : La différence de hauteur entre les voies dans une courbe ou un virage. La valeur Milieu est calculée automatiquement. - Sélectionnez éventuellement l'option Eliminer les forces négatives pour répartir les forces sur les pendules.

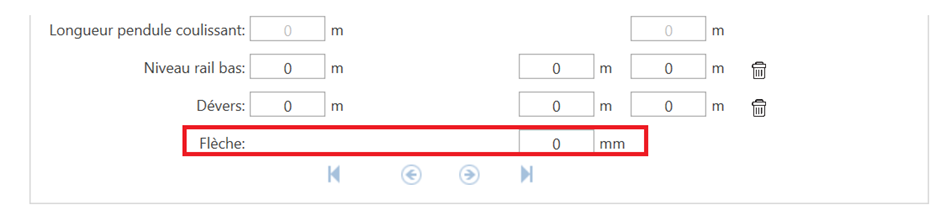

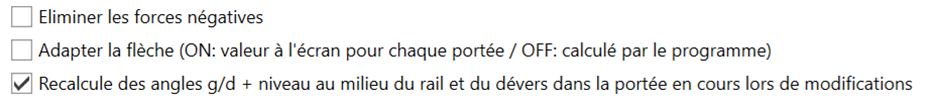

- Sélectionnez éventuellement l'option Adapter la flèche pour modifier manuellement la flèche calculée.
- Cliquez sur Sauver pour mémoriser les données dans un fichier .pen.
