Consulter un plan pour une position de votre choix

  1. Appuyez sur l'onglet Carte .
  2. Naviguez sur la carte jusqu'à une position souhaitée.
    Remarque : Vous ne pouvez utiliser la fonction de recherche que pour rechercher des assets, pas pour naviguer vers une adresse.
  3. Appuyez sur la position.
    Une icône de GPS apparaît à la position choisie ainsi qu'un menu de sélection.

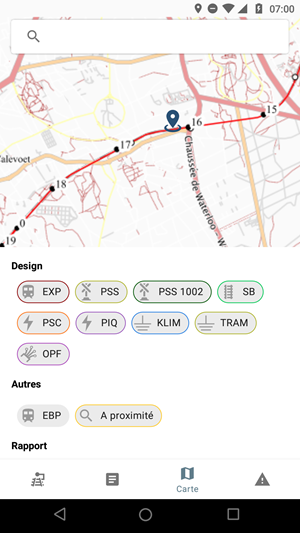

  4. Sous Design, appuyez sur un des plans disponibles :
    PlanDescription
    EXPPlan schématique combiné des voies, de la signalisation et des caténaires
    Remarque : Un plan d'exploitation est en préparation pour la plupart des areas.
    PSSPlan schématique simplifié des installations de la signalisation
    PSS 1002Plan schématique détaillé des installations de la signalisation
    SBPlan schématique des voies
    PSCPlan de sectionnement avec les composants électriques de la caténaire
    PIQPlan géographique des assets mécaniques de la caténaire
    KLIMPlan géographique avec indication de la position des câbles
    TRAMPlan schématique des terres et des circuits de retour des installations de voie
    OPFPlan schématique du câblage ICT
    Avertissement : Pour consulter ce plan, il vous faut une autorisation spécifique.
    Le navigateur internet s'ouvre et vous êtes dirigé vers DrawIn.
  5. Saisissez les identifiants de connexion de votre compte Infrabel et appuyez sur Connexion.
    Remarque : Suivant les paramètres de votre smartphone, il se peut que vous n'ayez à effectuer cette étape qu'une seule fois.
    Le plan est téléchargé sous forme de fichier PDF.
  6. Balayez l'écran vers le bas depuis la barre d'état pour ouvrir vos notifications.
  7. Appuyez sur le nom de fichier pour ouvrir le PDF.
  8. Choisissez une des options suivantes pour faire un zoom avant ou arrière :
    • Appui double à un endroit de la carte.
    • Rapprochement ou écartement de deux doigts.
  9. Cliquez sur pour fermer le PDF.
