Gegevens van de spanwijdte toevoegen

In het deel Spanwijdtes definieer je het aantal spanwijdte(s) dat je op de fiche wil en de geometrische gegevens van die spanwijdtes.

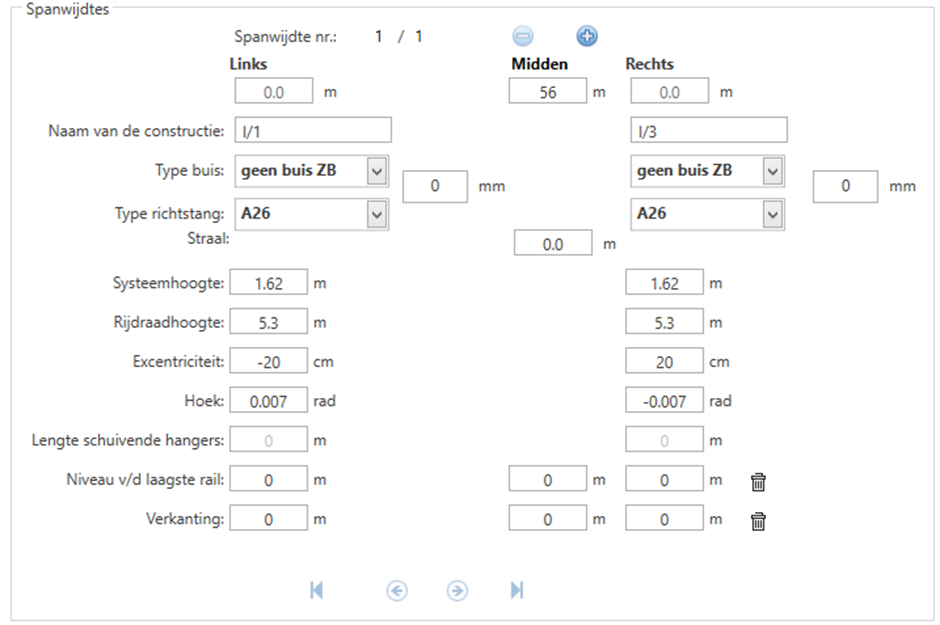

Vul de velden in voor de eerste spanwijdte:


Veld	Betekenis
Naam van de constructie:	De naam van de constructie links en rechts van de spanwijdte. Als je werkt met een pen-fiche, wordt er een automatisch een naam ingevuld. Je kan die echter aanpassen naar keuze.
Type buizen:	Het type buis zijwaartse bevestiging (indien aanwijzig) die gebruikt wordt. Als het om een speciaal type arm gaat (opheffing, verankering, …) moet u dat hier selecteren.
Type richtstang :	Het type richtstang dat aan de bovenleiding bevestigd wordt.
Straal:	De gemiddelde straal in het midden van de spanwijdte
Systeemhoogte:	De hoogte tussen de rijdraad en de draagkabel
Rijdraadhoogte:	De hoogte waarop de rijdraad hangt
Excentriciteit:	De excentriciteit voor de rechterpaal Waarschuwing: Als je de excentriciteit aanpast, moeten ook de hoeken opnieuw berekend worden.
Hoek:	De hoek van de bovenleiding ten opzichte van de loodlijn op de constructie Belangrijk: Het gaat hier om de hoek links en rechts van de spanwijdte, niet links en rechts van de paal. Voor elke spanwijdte moet je dus twee nieuwe hoeken ingeven.
Lengte schuivende hangers:	Afhankelijk van het gekozen systeem kan je deze velden al dan niet invullen. Opmerking: Bij een compound bovenleiding is de standaardwaarde 0.2m.
Niveau v/d laagste rail:	Het niveau van de laagste rail aan de linkse en rechtse paal van de spanwijdte. De waarde voor Midden wordt automatisch berekend.
Verkanting:	Het hoogteverschil tussen de sporen in een bocht of boog. De waarde voor Midden wordt automatisch berekend.

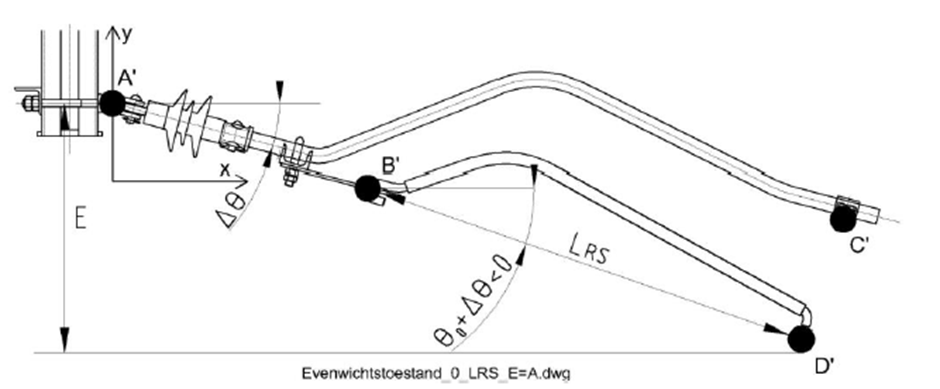

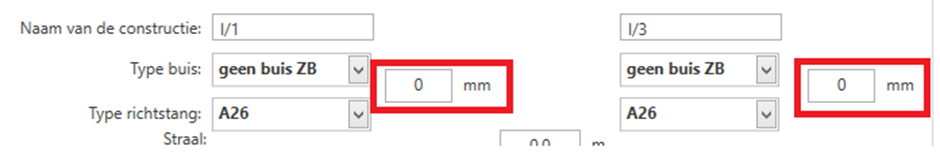

U kunt ook het hoogteverschil aanpassen tussen het draaipunt van de arm en de rijdraad, voorgesteld door de letter E in de onderstaande afbeelding.
Als deze waarde niet wordt gewijzigd (op 0 [mm] gelaten), zorgt Pendules ervoor dat:
- Voor compound boveleidingen: de resulterende verticale krachten op de hulpdrager en rijdraad gelijk zijn aan 0.
- Voor de andere boveleidingen: de verticale kracht op rijdraad gelijk is aan 0.
Selecteer al dan niet de optie Elimineren negatieve krachten om de krachten te verdelen over de pendules..
Selecteer al dan niet de optie Aanpassen doorhang om de berekende doorhang manueel aan te passen.

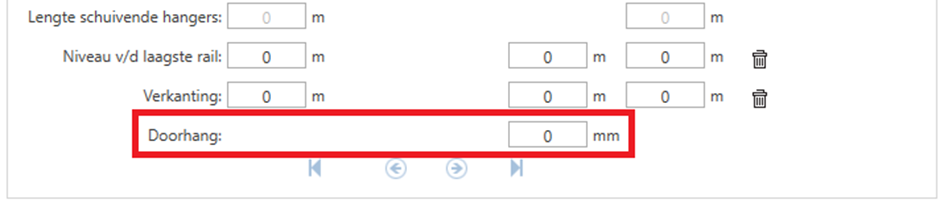

Indien de optie is geselecteerd, verschijnt er een nieuw veld bij de gegevens van de spanwijdtes:
U moet dan de gewenste pijl invoeren in het midden van de spanwijdte. Standaard wordt er geen pijl toegepast (0 [mm]).
U kunt ook de optie Herberekening van de hoeken l/r … deselecteren. Standaard herberekent Pendules de linker- en rechterhoek van de spanwijdte wanneer u de kromtestraal van het spoor of de excentriciteit van de bovenleiding wijzigt. Deze functie is zeer nuttig wanneer u gegevens manueel invoert, aangezien CES deze waarde reeds berekent en invoert in het .pen-bestand.
Klik op Opslaan om de gegevens op te slaan in een .pen-bestand.
