Berekenen
Pendules-functies gebruiken.
Een penduleringsfiche aanmaken
Belangrijkste functie van Pendules.
Diagnostics
Dit hulpmiddel maakt het mogelijk de kwaliteit van eerder ingevoerde gegevens te controleren.
Zoeken naar het optimale vaste punt
Dit hulpmiddel maakt het mogelijk de optimale spanwijdte voor het vaste punt te berekenen.

Berekenen
Pendules-functies gebruiken.
- Een penduleringsfiche aanmaken
  Belangrijkste functie van Pendules.
  - Gegevens invoeren
  - Diagnostics
    Dit hulpmiddel maakt het mogelijk de kwaliteit van eerder ingevoerde gegevens te controleren.
    - Inspectie van de bovenleiding
      Dit hulpmiddel maakt het mogelijk een boven leidinginspectieformulier te genereren voor de teams op het terrein.
    - Track Check
      Dit hulpmiddel maakt het mogelijk de waarden van het spoor in het ingevoerde .pen-bestand te controleren.
    - Gradient delta-gradient
      Dit hulpmiddel toont de helling van de bovenleiding en de helling van deze helling.
    - Zoeken naar het optimale vaste punt
      Dit hulpmiddel maakt het mogelijk de optimale spanwijdte voor het vaste punt te berekenen.
    - Excentriciteiten
      Dit hulpmiddel maakt het mogelijk de optimale excentriciteit te berekenen.
  - Observatie van de bovenleiding en zijn pendulering
    Hier worden 2 Pendules-modules gepresenteerd: First state, waarmee je de bovenleiding en haar pendulering kunt observeren bij de referentietemperatuur op een meer globale manier dan met de eerder gepresenteerde tools. En Second state, dat nog iets verder gaat omdat je hiermee de bovenleiding bij andere temperaturen dan de referentietemperatuur kunt observeren.
  - Een penduleringsfiche genereren
  - Een penduleringsfiche exporteren
  - Een penduleringsfiche afdrukken
- Opwarming van de geleiders
  Secundaire functie van Pendules.

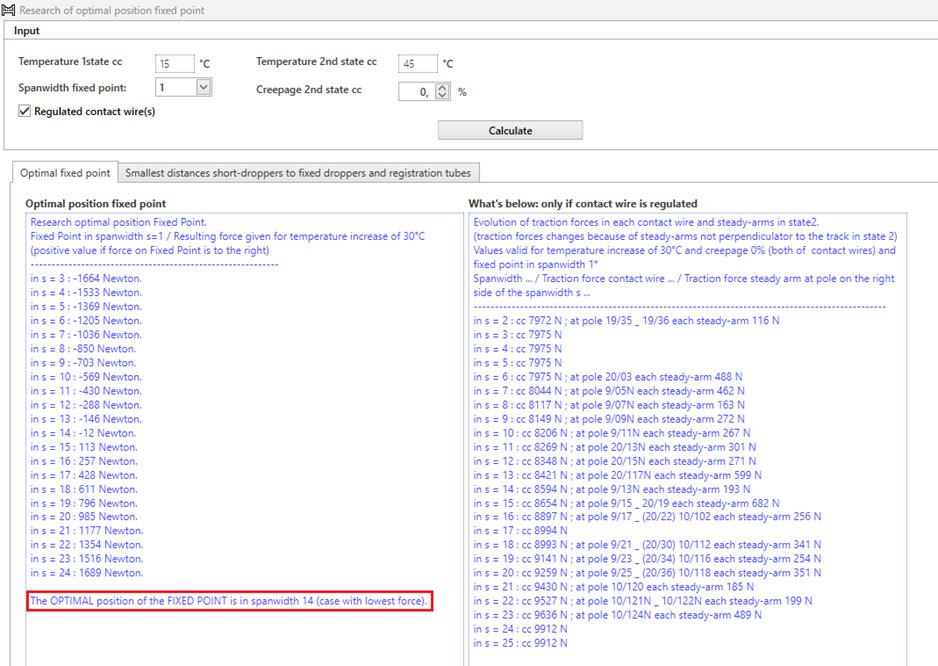

Zoeken naar het optimale vaste punt

Dit hulpmiddel maakt het mogelijk de optimale spanwijdte voor het vaste punt te berekenen.

Het berekent het spanningsverlies in de rijdraden afhankelijk van de temperatuur en de spanwijdte van het vaste punt, om zo de ideale spanwijdte voor de positionering van dit punt te bepalen.

Indien de rijdraden gereguleerd zijn, wordt ook de evolutie van de trekkracht van elke rijdraad en richtstang bij elke paal weergegeven.

De trekkracht in de richststangen verandert, omdat bij temperatuursveranderingen ze niet meer loodrecht op het spoor staan en de rijdraad longitudinaal verschuift met de temperatuurverandering.

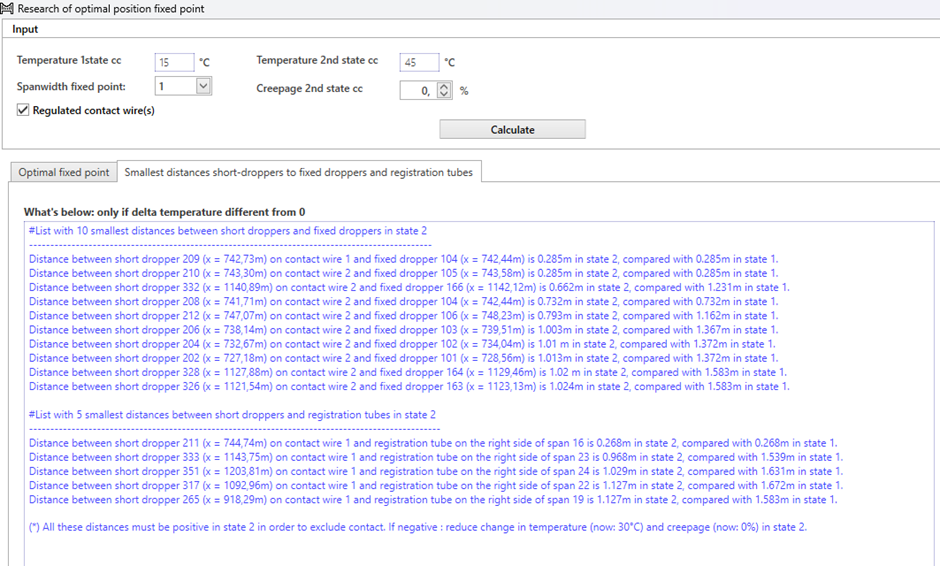

Voor Compound-bovenleidingen kan het hulpmiddel de 10 kleinste afstanden schuivende pendules/vaste pendules en de 5 kleinste afstanden schuivende pendules/richtstangen geven.

Indien in deze tabel een waarde negatief blijkt te zijn, is het ontwerp niet correct. Dit betekent dat bij de onderzochte temperatuur een schuivende pendule contact maakt met een vaste pendule of een richtstang.
