Gradient delta-gradient

Dit hulpmiddel toont de helling van de bovenleiding en de helling van deze helling.

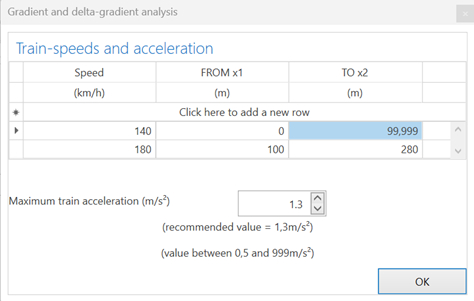

Eerst moet de snelheid en versnelling in de tir worden gedefinieerd:

Opmerking: versnelling van 999 = onmiddellijke snelheidsverandering (acceleration of braking).

Vervolgens verschijnt het volgende scherm, bestaande uit 3 grafieken.

Eerste grafiek:

Groen: de snelheid ingesteld op het vorige scherm.

Zwart: de werkelijke snelheid, rekening houdend met de versnelling ingesteld op het vorige scherm.

Tweede grafiek:

Blauw: helling van de bovenleiding.

Rood: Limiet van de helling van de bovenleiding om de snelheden uit het vorige scherm te respecteren.

Derde grafiek:

Blauw: verschil van de hellingen van de bovenleiding.

Rood: Limiet van de delta-hellingen van de bovenleiding om de snelheden uit het vorige scherm te respecteren.
