Recherche du point fixe optimal

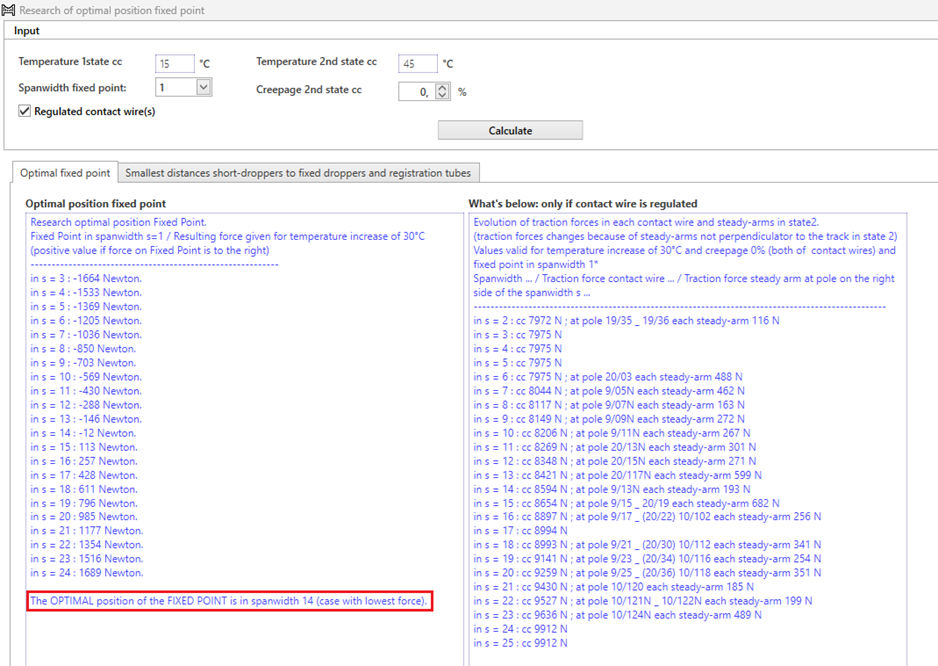

Cet outil permet de calculer la portée optimale du point fixe.
Il calcule la perte de tension dans les fils de contact en fonction de la température et de la portée du point fixe, afin de déterminer la portée idéale pour positionner ce dernier.
Si le(s) fil(s) de contact est/sont régulé(s), il donne également l’évolution de la force de traction de chaque fil de contact et biellettes à chaque poteau.
La force de traction dans les biellettes change, car lorsque la température change, elles ne sont plus perpendiculaires à la voie, le fil de contact se déplace longitudinalement avec le changement de température.

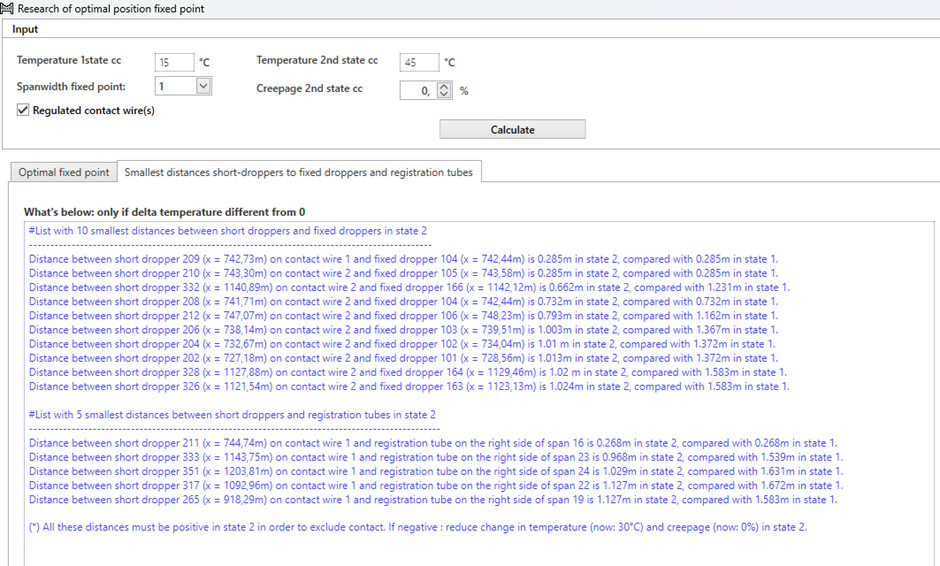

Pour les caténaires Compound, l’outil permet de donner les 10 plus petites distances pendules coulissants/pendules fixes et les 5 plus petites distances pendules coulissants/biellettes.
Si dans ce tableau une des valeurs s’avère être négative, le design n’est pas correct, ca signifie qu’à la température étudiée, il y a contact d’un pendule coulissant avec un pendule fixe ou une biellette.
