Gradient delta-gradient
Cet outil permet d'afficher le gradient de la caténaire et le gradient de ce gradient.

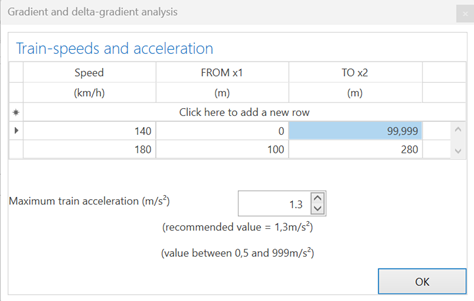

Premièrement, il faut définir la vitesse et l'accélération dans le tir :
Remarque : accélération de 999 = changement de vitesse instantané (accélération ou freinage).

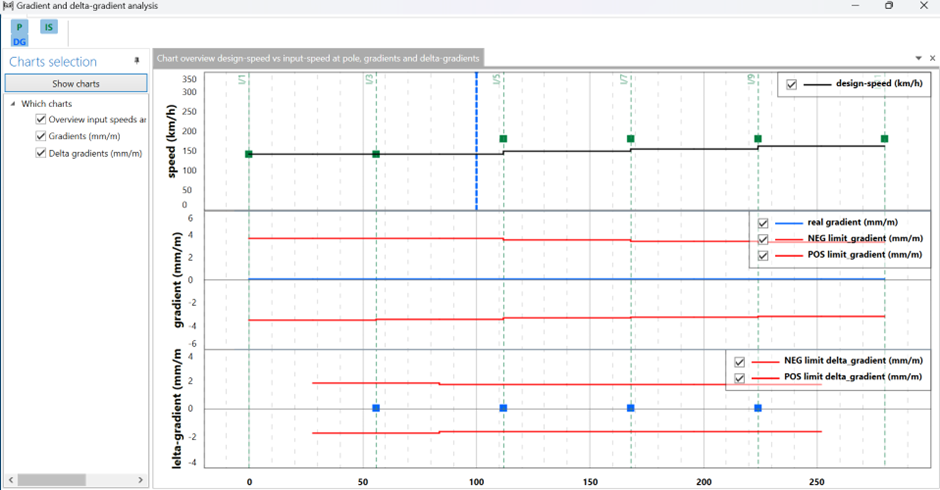

Ensuite, apparaît l'écran suivant, composé de 3 graphes.
Premier graphe :
En vert : la vitesse définie à l’écran précédent.
En noir : la vitesse réelle, en tenant compte de l’accélération définir à l’écran précédent.
Deuxième graphe :
Bleu : gradient de la caténaire.
Rouge : Limite au gradient de la caténaire pour respecter les vitesses introduites à l’écran précédent.
Troisième graphe :
Bleu : différence des gradients de la caténaire.
Rouge : Limite des delta-gradient de la caténaire pour respecter les vitesses introduites à l’écran précédent.
