Présentation d'une fiche de pendulage

Conseil : Cliquez sur et sur pour passer d'une portée à une autre.

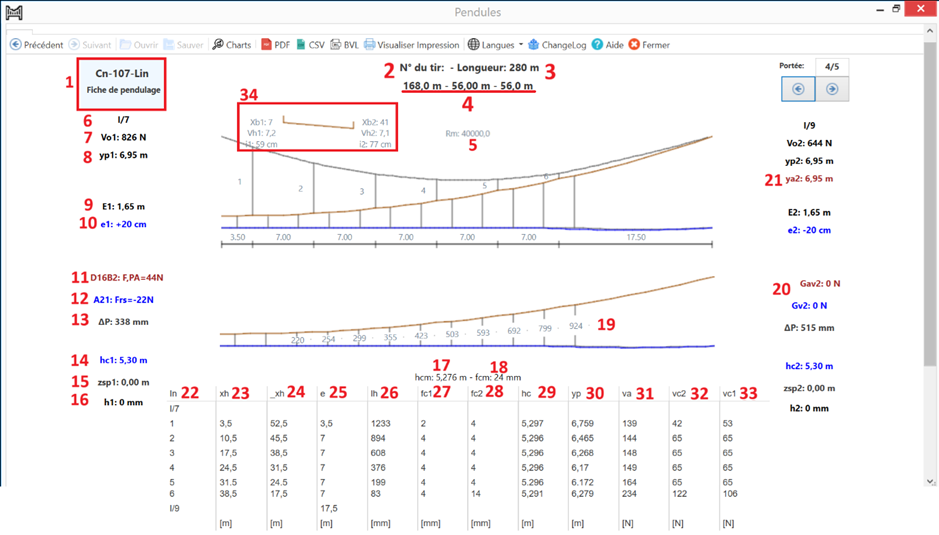

N° Abréviation Signification
1 R3, C, ... Type de caténaire
2 Nom de la caténaire
3 Longueur totale du tir
4 Longueur de la portée : Distance du poteau gauche par rapport au premier poteau - longueur de la portée - distance du poteau droit par rapport au dernier poteau
5 Rm Le rayon de courbure horizontal moyen au milieu de la portée
6 Nom de la construction
7 Vo1, Vo2 Force de suspension
8 yp1, yp2 Différence de niveau entre l'axe du porteur au niveau de la suspension et le rail le plus bas
9 E1, E2 Encombrement
10 e1, e2 Désaxement
11 Type de biellette et force sur le porteur
12 Type de tube et force (du fil de contact) sur le tube
13 ΔP Différence de niveau entre point de pivot du tube-biellette et fil(s) de contact
14 hc1, hc2 Hauteur du fil de contact
15 zsp1, zsp2 Niveau du rail le plus bas
16 h1, h2 Dévers
17 hcm Hauteur du fil de contact au milieu de la portée
18 fcm Flèche du fil de contact au milieu de la portée par rapport au tracé linéaire entre les points de suspension (mesurée verticalement)
19 Longueur des pendules coulissants mesurée depuis l'axe du porteur auxiliaire jusqu'à la surface de contact du fil de contactRemarque : N'est affichée que si la valeur n'est pas 204 mm.
20 Gav1,Gav2,… Gv1,Gv2,… Lorsque le tube ou la biellette n'est pas spécifié, la force sur le fil de contact(G…) ou le porteur auxiliaire (Ga…) prend cette notation. La lettre qui suit le G (fils de contact) représente le code de la construction. La lettre qui suit Ga.. (porteur auxiliaire) représente le code de la construction. Dans ce cas ci, le 'v' indique un portique de relèvement.
21 ya1,ya2 Hauteur du Porteur Auxiliaire, sur portique de relèvement ou ancrage.
22 ln La première colonne du tableau reprend : Première et dernière ligne : nom de la construction Lignes avec un chiffre, par ex. 3 : numéro d'un pendule normal Lignes avec un chiffre et une lettre, par ex. 3k ou 3s : numéro d'un pendule spécial
23 xh Distance entre le pendule et la construction de gauche de la portée.
24 _xh Distance entre le pendule et la construction de droite de la portée.
25 e Distance entre le pendule et le pendule ou la construction précédente
26 lh Longueur théorique du pendule mesurée depuis l'axe du porteur (principal) jusqu'à la surface de contact du fil de contact ou le porteur auxiliaire.
27/28 fc1, fc2

Flèche des fils de contact au niveau du pendule par rapport à la liaison droite entre les suspensions

Remarque : Les valeurs sont positives si le fil de contact passe au-dessus et négatives si le fil de contact passe en dessous.

29 hc Hauteur du fil de contact au niveau du pendule, perpendiculairement à la voie
30 yp Différence de niveau entre le porteur principal et le rail le plus bas au niveau du pendule (mesurée verticalement)
31 va

Force de suspension dans le grand pendule

Remarque : Les valeurs sont négatives s'il s'agit d'une force de compression et positives s'il s'agit d'une force de traction.

32/33 vc1, vc2

Forces de suspension dans les pendules coulissants

Remarque : Les valeurs sont négatives s'il s'agit d'une force de compression et positives s'il s'agit d'une force de traction.

34

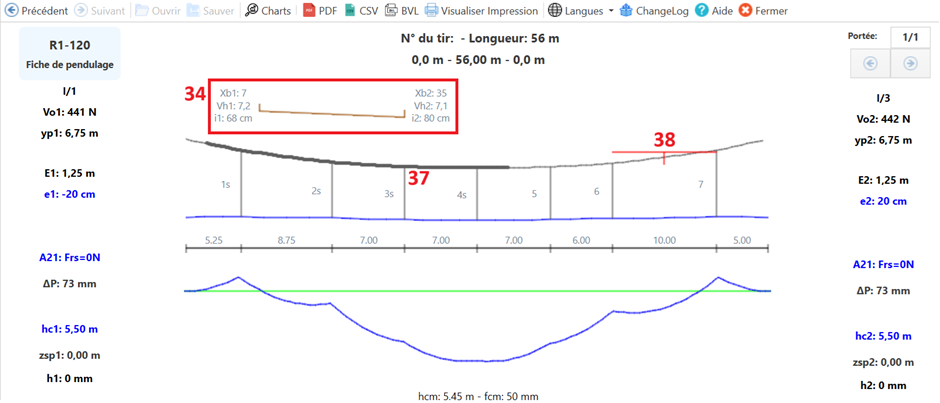

Xb1,Xb2

Vh1,Vh2

i1,i2

 Ajouter un pont

Distance de début et de fin du pont par rapport à la construction de gauche. Hauteur du pont (gauche et droite) Distance d'isolation : distance entre le début ou la fin du pont et le porteur principal.

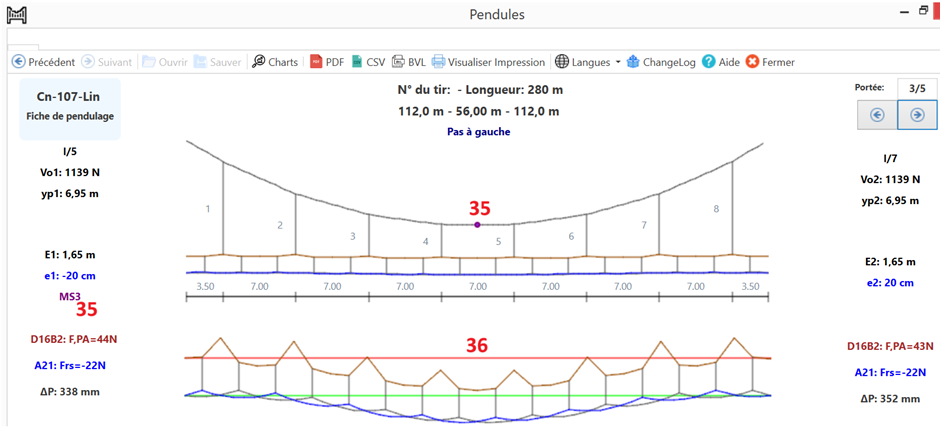

35 MS.., F…, P…, E…, A.., C…, H3-160, H25-... Symbole et représentation sur la caténaire de la connexion électrique ou de l'isolateur de section compact.
36 Représentation visuelle du fil de contact et des suspensions
37 Câble porteur (principal) protégé
38 Zone interdite pour pendules
