Second State
Deze module simuleert het gedrag van de bovenleiding bij andere temperaturen dan de ontwerp-temperatuur (First State) van 15 of 20°C en met bijkomende beperkingen.

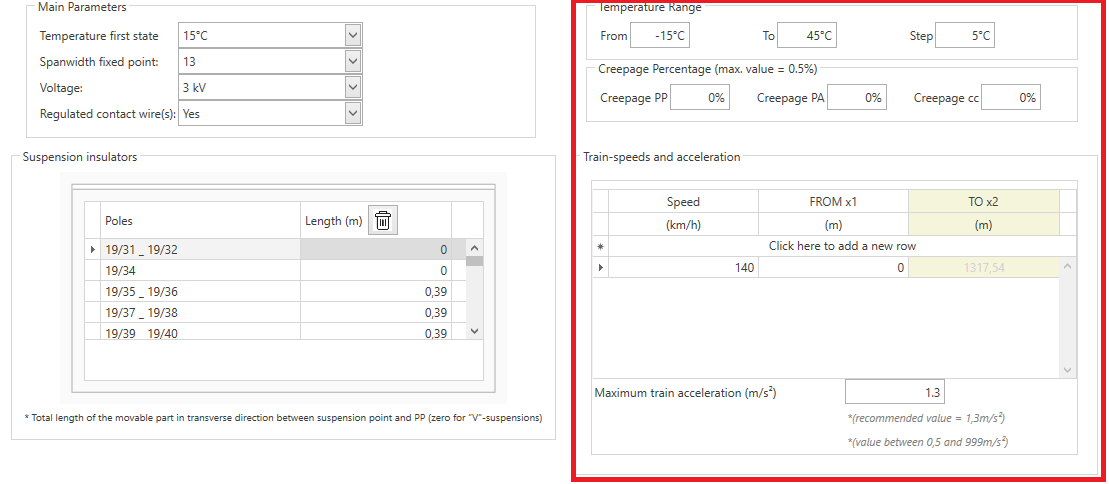

Als je klikt op "Case Analyses", verschijnt het volgende scherm :
Er moeten enkele extra gegevens ingevoerd worden in vergelijking met First State:
- Temperature range
- Voer hier het temperatuurbereik in dat u wilt bestuderen en de stapgrootte (step).
- Creep
- Voer hier de kruip van de verschillende dragers of rijdraden in. De maximale kruip is beperkt tot 0,5%.
- Train-speeds and acceleration
- Snelheid van de trein. Het kan in verschillende delen worden opgesplitst.
Voor "Main parameters" en de lengte van de ophangisolatoren, zie First State.
Opmerkingen:
- De isolatoren aan de verankering en de verhoging hebben een lengte van 0 om redenen die eigen zijn aan de berekening, zoals in First State.
- Voor bovenleidingen R1 en R3 moet de spanwijdte van het vast punt worden bepaald.
Klik vervolgens op Volgende. vervolgens, wordt de pagina “first state” standaard geopend. Aan de linkerkant zijn er 4 nieuwe tabbladen naast de First State:
De verschillende berekeningen zijn onderverdeeld in deze 4 categorieën.
Opmerking: Als een foutmelding verschijnt dat spanning T2 niet convergeert, kunt u proberen alle isolatorlengtes op 0 te zetten of de maximale temperatuur te verlagen.
Loaded-Unloaded:

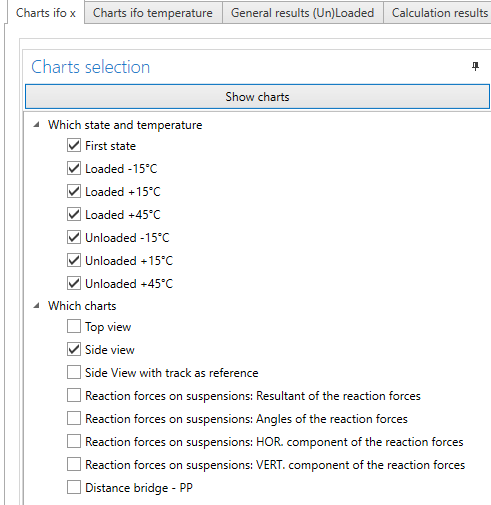

Charts ifo x
U moet selecteren:
- De toestand die u wilt bekijken.
U observeert 2 verschillende toestanden: loaded en unloaded.
De unloaded toestand is die van een niet belaste kabel, zonder onderliggende kabels of hangers die eraan bevestigd zijn.
De loaded toestand is die van een kabel waarop de krachten van de hangers naar de onderliggende rijdraad of hulpdrager (compound) zijn toegepast.
Voor hoofddraagkabel, unloaded wanneer deze niet verbonden is met de rijdraad of hulpdrager door vaste hangers, loaded wanneer dit wel het geval is.
- Het type grafieken dat u wilt bekijken.
De meeste grafieken zijn al beschreven in First State, behalve de twee grafiektypes hieronder:
| Graph | Beschrijving |
|---|---|
| HOR. component of the reaction forces on suspensions | Horizontale component van de reactiekrachten op de ophangpunten |
| VERT. component of the reaction forces on suspension | Verticale component van de reactiekrachten op de ophangpunten |
Opmerking: Pendules moet soms sommige isolatorlengtes op 0 zetten om de iteratie voort te zetten, maar dit geldt niet voor alle temperaturen. De isolatoren weergegeven met gele vierkantjes zijn alleen die van de toestand "(First State)".
Charts ifo temperatures
Hier kan men de evolutie van de mechanische trekkracht van elke kabel of draad in de bovenleiding volgen in functie van de temperatuur.
Ter herinnering: de unloaded toestand is die van een niet belaste kabel, en de loaded toestand is die van een kabel waarop de krachten van de hangers naar de onderliggende kabel zijn toegepast. Een rijdraad (CC) heeft geen loaded toestand.

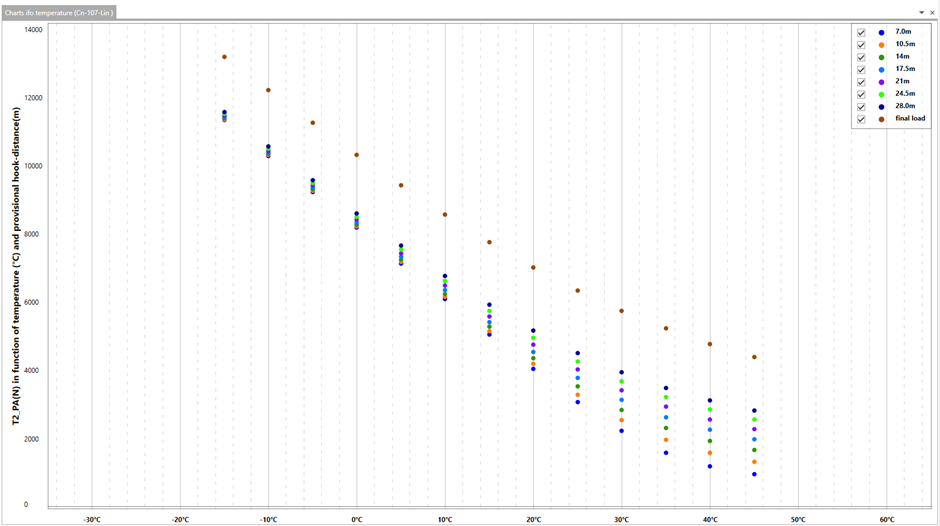

Voor compound bovenleidingen: een extra hulpdrager is aanwezig en de grafiek
T2_PA(N) ziet er ongeveer uit zoals hieronder weergegeven:
Op de y-as staat "provisionnal hook-distance", in het Nederlands: "afstand tussen de voorlopige haken".
Deze voorlopige haken worden geplaatst tijdens het afrollen van de hulpdrager, totdat deze bevestigd kan worden aan de hoofddraadkabel met vaste hangers.
Afhankelijk van de afstand tussen deze haken kan men de werkelijke trekkracht in de hulpdrager in deze toestand berekenen.
Hoe groter de afstand tussen de voorlopige haken, hoe kleiner het spanningsverschil tussen de afgerolde hulpdrager (op haak) en de hulpdrager in de eindtoestand.
General results 2nd state
In dit rapport geeft Pendules de volgende informatie:
- Type bovenleiding
- Naam van de bovenleiding
- Naam van het gebruikte .pen-bestand en enkele algemene gegevens over de bovenleiding
- De evolutie van de trekkracht in hoofddraagkabel en hulpdrager indien aanwezig
- Voor hulpdrager worden de unloaded waardes gegeven als functie van de afstand van de voorlopige haken
- Aanvullende informatie over hoofddraagkabel:
- Constructies waarbij de hoek van de reactiekracht t.o.v. de verticale lijn groter is dan 60°
- Palen/ophangpunten waarvoor Pendules de lengte van de ophangisolator op 0 moest zetten vanwege een singulariteit in de berekening
Calculation results (CSV format)
Simulatieresultaten die naar het klembord gekopieerd kunnen worden in CSV-formaat.
Without Panto
Charts ifox:
In dit gedeelte zien we grafieken die vergelijkbaar zijn met die in het gedeelte Loaded/unloaded.
Het verschil is dat we nu de invloed van de toestand van de rijdraad(en) en de temperatuur op de bovenleiding gaan vergelijken, zonder voorlopig rekening te houden met de invloed van de stroomafnemer.
- z PP : Influence of temperature - Hoogteverschil als gevolg van temperatuurverandering ten opzichte van de 1st state.
- z PP: worn cc versus new cc - Hoogteverschil in verband met de toestand van de rijdraad bij de drie referentietemperaturen.
Charts T2:
Trekkracht in 6 verschillende gevallen (3 temperaturen en 2 slijtagetoestanden)
- PP: Hoofddraagkabel
- PA: Hulpdrager
- cc: rijdraad
General Results without panto:
Overzichtstabel met de verschillende trekkrachten in de bovenleiding kan worden geëxporteerd naar pdf-formaat.
Calculation results (CSV format):
Simulatieresultaten die naar het klembord gekopieerd kunnen worden in CSV-formaat.
With Panto

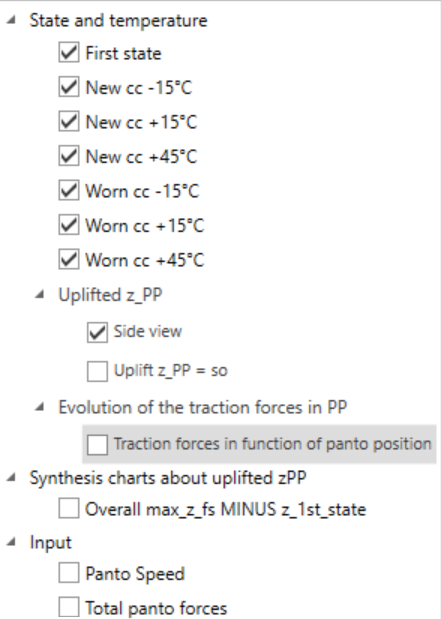

Chart ifo x
Voor het volgende gedeelte gebruiken we de volgende terminologieën:
- so: opheffing van de hoofddraagkabel als gevolg van de kracht die op de rijdraad wordt uitgeoefend door de stroomafnemer
- fs: Twee keer de waarde van de so-waarde. Dit is de waarde die wordt gebruikt voor de dimensionering, omdat deze de maximale hoogte aangeeft die de hoofddraagkabel zal bereiken, plus een veiligheidsfactor.
| Grafiek | Omschrijving |
|---|---|
| Uplift z_pp=so | Opheffing van de hoofddraagkabel voor elke positie, wanneer de stroomafnemer een verticale kracht uitoefent op de bovenleiding. |
| Traction forces in function of panto position | Trekkracht in de hoofddraagkabel voor elke positie wanneer de bovenleiding wordt blootgesteld aan de kracht van de stroomafnemer. |
| Overall max_z_fs MINUS z_1st_state | Overall geeft aan dat we voor elke positie de grootste
fs-waarde nemen van alle mogelijke temperatuur- en
kabelstatusconfiguraties (6 configuratie van de 2nd
state). Vervolgens trekken we deze waarde af van die van de
1st state. Deze grafiek kan nuttig zijn voor het dimensioneren van de bovenleiding, omdat deze de minimale vrije ruimte aangeeft die boven de hoofddraagkabel moet worden voorzien om elk contact met een constructie, zoals bijvoorbeeld een brug, te voorkomen. |
Interactive chart

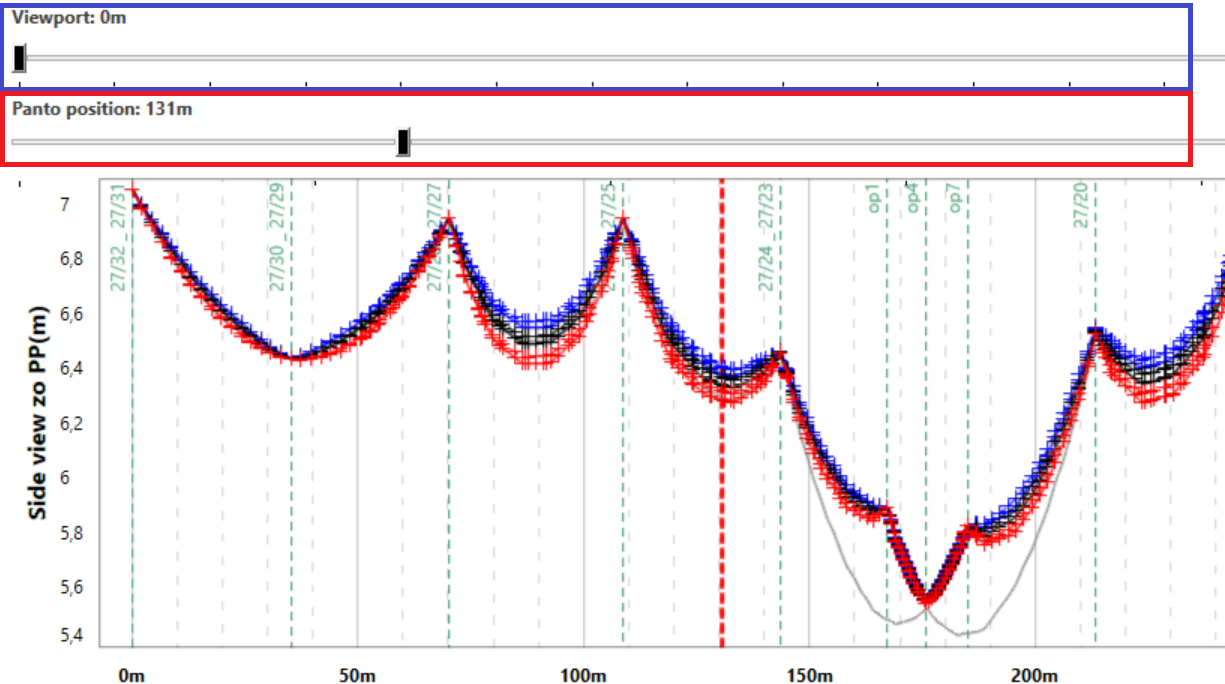

Met de interactieve grafiek kunt u zien hoe de hoofddraagkabel omhoog gaat, afhankelijk van de positie van de stroomafnemer. Met de twee schuifregelaars, blauw en rood, kunt u horizontaal over de baan navigeren en de stroomafnemer, weergegeven door de rode lijn verplaatsen.
Calculation results CSV
Simulatieresultaten die naar het klembord gekopieerd kunnen worden in CSV-formaat.
Bridge
Charts bridges
| Grafiek | Omschrijving |
|---|---|
| max z_PP fs | Geeft de maximale hoogte van de hoofddraagkabel op, met veiligheidscoëfficiënt bij het passeren van een stroomafnemer over de bovenleiding. |
| Uplift z_PP=so | Geeft de waarde van de stijging van de bovenleiding bij het passeren van een stroomafnemer in het gebied rond de brug en voor de 6 verschillende gevallen van de 2nd state. |
| Distance bridge - max Z_PP_fs | Geeft de afstand tussen het hoogst mogelijke punt van de hoofddraagkabel en de brug. Als deze waarde gelijk is aan of kleiner is dan 0, betekent dit dat de kabel de brug raakt. |
Interactive chart
Met de interactieve grafiek in dit gedeelte kan u inzoomen op de relevante zones van de tir. U kan spelen met de volgende parameters:
- Blauw: Selectie van de brug - Hiermee kunt u tussen de bruggen navigeren als er meerdere zijn.
- Oranje: Selectie van het te onderzoeken geval in de 2nd State.
- Rood: Interactieve schuifbalk waarmee u langs de hoofddraagkabel kunt bewegen
- Groen: Interactieve schuifbalk waarmee u de stroomafnemers langs de lijn kunt verplaatsen om de door de stroomafnemers veroorzaakte stijging te observeren.
Net als in het gedeelte With Panto zien we een rode verticale lijn die de positie van de pantograaf aangeeft.
z values and distances
Overzichtstabel van de afstanden tussen de draagkabels en de brug ter hoogte van de rechter- en linkeringangen van de brug in de 6 mogelijke configuraties van de 2nd state. Indien er tussenliggende ophangingen zijn, worden deze ook in de tabel opgenomen.
Calculation results CSV
Simulatieresultaten die naar het klembord gekopieerd kunnen worden in CSV-formaat.
