First State

Deze module geeft informatie over de pendulering berekend bij de ontwerp-temperatuur van de bovenleiding: 15 of 20°C.

Als je klik op "Case Analyses", het volgende scherm verschijnt:

Hierin moet u verschillende zaken selecteren:

In "Main Parameters":

De analysetemperatuur
De spanwijdte waarin het vast punt zich bevindt
De spanning van de bovenleiding (beïnvloedt de standaardlengte van de isolatoren)
De lengte van de isolatoren, die standaard afhankelijk is van de spanning van de bovenleiding. Deze lengtes kunnen allemaal op nul worden gezet met de knop boven de kolom "Reset all Lenghts to 0".

In "Suspension insulators":

De lengte van de isolatoren, die standaard afhankelijk is van de spanning van de bovenleiding. Deze lengtes kunnen allemaal op nul worden gezet met de knop boven de kolom "Reset all Lenghts to 0".

Opmerking: De isolatoren aan de verankering en de verhoging worden op 0 gezet.

De tabelen op de rechterkant zijn gebruiken voor 2nd State en kunnen voorlopig worden genegeerd.

Klik vervolgens op Volgende om de analysegrafieken weer te geven.

In het scherm dat verschijnt, zijn drie verschillende tools beschikbaar:

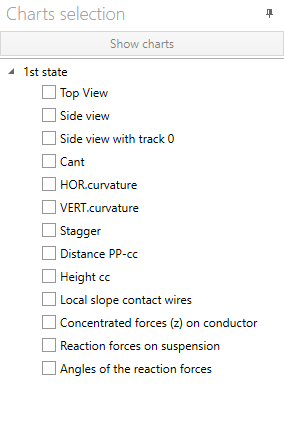

Charts

Hieronder een beschrijving van elke beschikbare grafiek:


Graph	Beschrijving
Top View	Bovenaanzicht van de tir
Side View	Zijaanzicht van de tir
Side View with track 0	Zijaanzicht van de tir, maar met de rail altijd op z = 0 [m]
Cant	De verkanting Zie Track check
HOR.curvature	Horizontale kromming van het spoor Zie Track check
VERT.curvature	Verticale kromming van het spoor Zie Track check
Stagger	De excentriciteit
Distance PP-cc	Afstand tussen hoofddraagkabel en rijdraad(en)
Height cc	Hoogte van de rijdraad(en)
Delta z and h btw both contact wires	Hoogteverschil tussen beide rijdraden Alleen beschikbaar voor bovenleidingen met 2 rijdraden
Local slope contact wires	Lokale helling van de rijdraden(en)
Concentrated forces (z) on conductor	Geoncentreerde de krachten op de geleiders Hier worden alle puntkrachten op de geleiders (PP, PA, cc) weergegeven
Reaction forces on suspension	Reactiekrachten op de ophangpunten Ry1: horizontale kracht op het ophangpunt Rz1: verticale kracht op het ophangpunt R1: resulterende kracht op het ophangpunt
Angles of reaction forces	Hoek van de reactiekracht t.o.v. de verticale lijn Komt overeen met de hoek van een eventuele ophangisolator
Distance bridge - PP	Als er een brug in de tir aanwezig is, is dit de afstand tussen de hoofddraagkabel en de brug

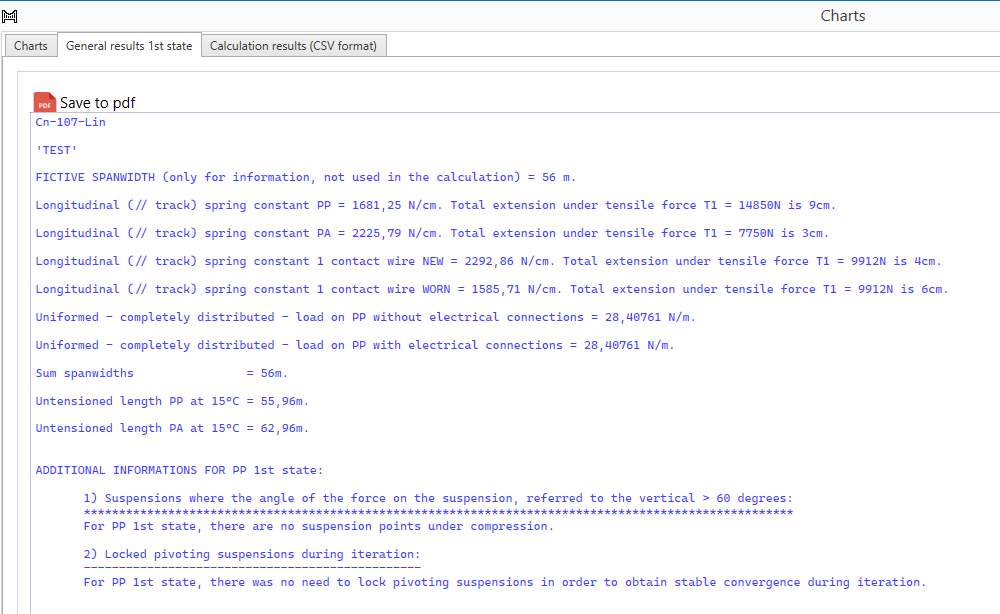

In dit rapport geeft Pendules de volgende informatie:

Type bovenleiding
Naam van de bovenleiding
Lengte van de fictieve spanwijdte
Veerconstanten en verlenging door trekkracht in de verschillende kabels van de bovenleiding en rijdraad(en) in nieuwe (NEW) en versleten (WORN) toestand
Volledig gelijkmatig verdeelde belasting op de hoofddraagkabel met en zonder elektrische verbindingen
Totaallengtes van hoofddraagkabel en hulpdrager zonder mechanische trekkracht
En bovendien:
- Constructies waar de isolator een helling heeft van meer dan 60° t.o.v. de verticale
- Isolatoren die “geblokkeerd” moesten worden door een singulariteit in de berekening (Pendules verbiedt dat de isolator kantelt)

Simulatieresultaten die in het klembord kunnen worden gekopieerd in CSV-formaat
