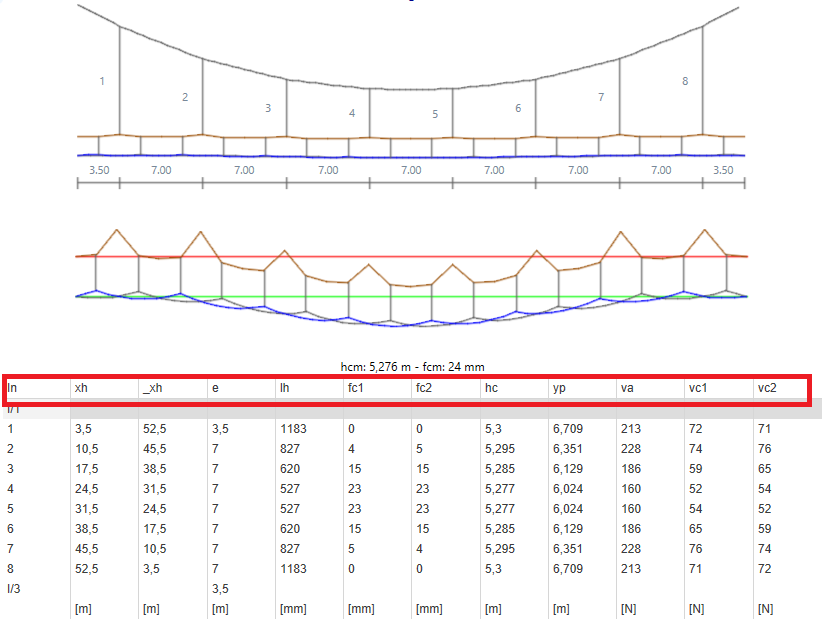

| ln |
poteau + numéro de pendule |
| xh |
distance X à partir de la gauche (X=0 à gauche) |
| _xh |
distance X à partir de la droite (X=0 à droite) |
| e |
distance entre les pendules fixes successifs |
| lh |
longueur des pendules fixes (axe/axe des porteurs en cat C, axe
PP/dessous des fdc dans les autres caténaires) |
| fc1 |
distance fil de contact 1 jusqu'à la ligne verte |
| fc2 |
distance fil de contact 2 jusqu'à la ligne verte |
| hc |
hauteur moyenne des 2 fdc's par rapport à la voie |
| yp |
niveau vertical du PP par rapport au rail le plus bas |
| va ou vc |
force dans le pendule fixe |
| vc1 |
force dans le pendule coulissant qui se situe juste avant
le pendule fixe |
| vc2 |
force dans le pendule coulissant qui se situe juste après
le pendule fixe |
