Sélection type installation

Comment choisir une caténaire (OCL)

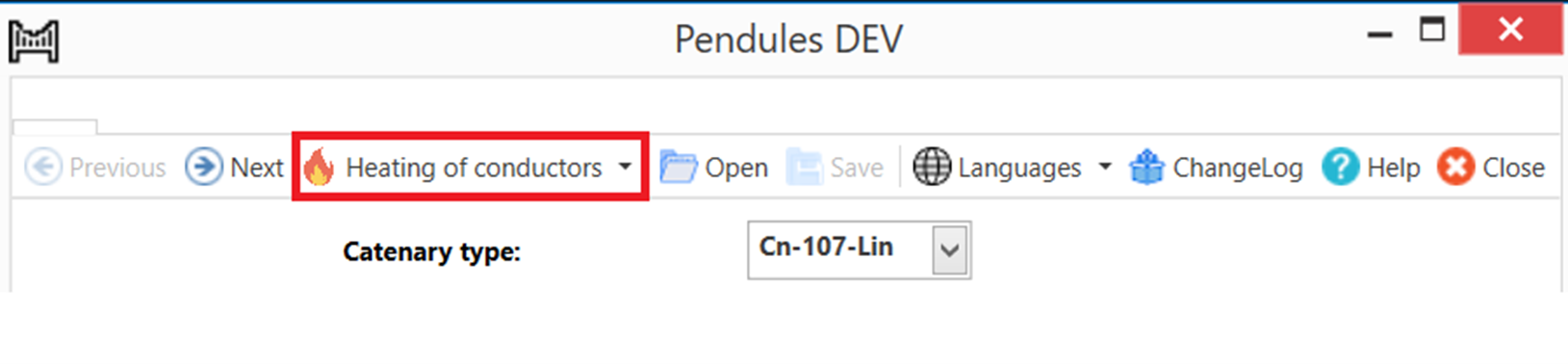

  1. Après avoir ouvert Pendules, Choisissez la caténaire adéquate et ensuite cliquez sur “Heating of conductors”. Par exemple ici la caténaire “Cn-107-lin”.

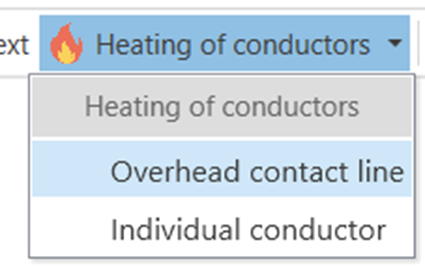

  2. Ensuite cliquez sur “Overhead contact line”

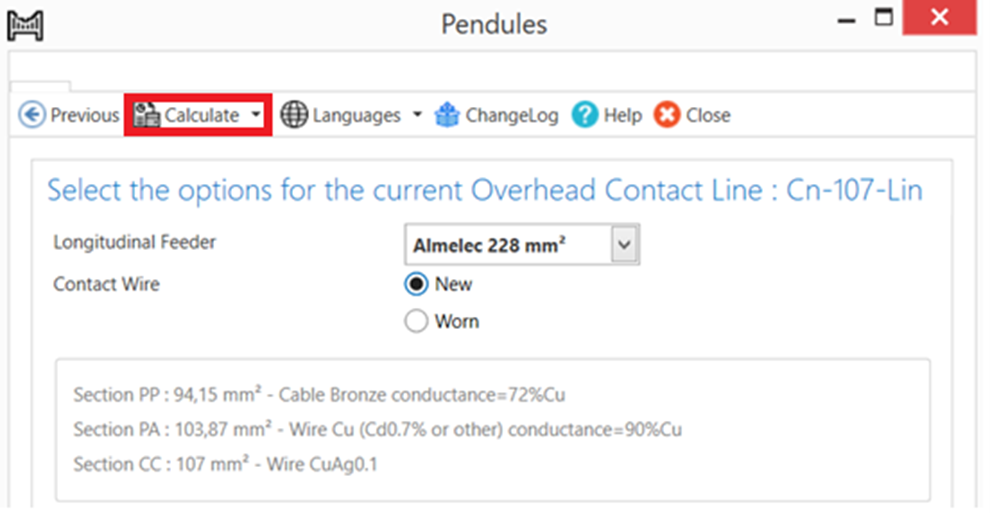

  3. Sélectionnez la section du feeder longitudinal (s’il y en a un) et indiquez l’état d’usure du fil de contact (neuf ou usé). Par exemple ici, un feeder en “Almelec” de 228 mm² et en considérant un fil de contact neuf (ceci a un effet sur la section du fil de contact). Pour votre information, vous avez les données des fils/câbles constituant la caténaire. Quand les choix sont faits, cliquez sur “Calculate”.

Comment choisir un conducteur individuel

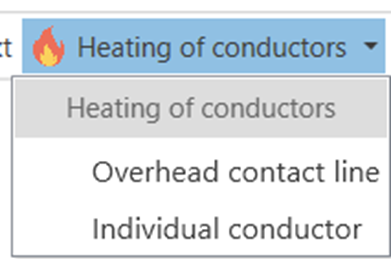

  1. Cliquez directement sur “Heating of conductors”.
  2. Ensuite, cliquez sur “Individual conductor”

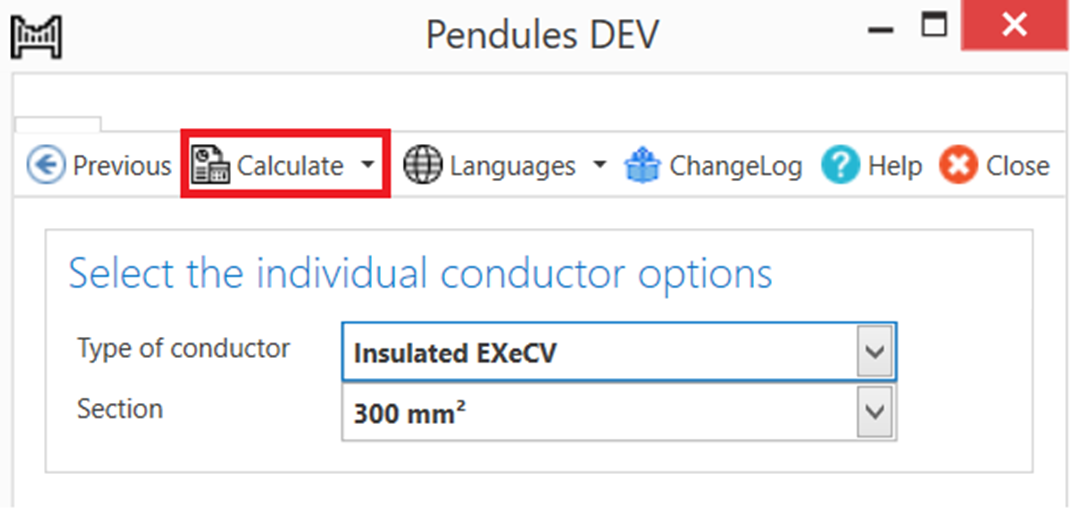

  3. Maintenant vous devez sélectionner le câble ou fil à étudier et sa section. Par exemple ici, le câble “EXeCV 300 mm²” est choisi. Pour info, c’est le gros câble rouge isolé. Quand les choix sont faits, cliquez sur “Calculate”.
