Calcul de la température

Introduction

Après avoir cliqué sur “Calculate”, un pop-up apparaît.

A partir d’ici, la procédure est identique pour une caténaire ou un conducteur individuel. Dans la suite de la note d’utilisation la caténaire Cn-107-lin avec feeder Almelec : 228mm² et fil de contact neuf sera présentée.

Il y a 4 situations pour lesquelles l’échauffement de la caténaire/câble individuel peut être calculé.

Le premier est simplement le calcul des courbes « temps – courant ».

Pour les 3 autres cas, le tableau ci-dessous vous permet d’y voir plus clair.

Temps / Courant

Time-current curve of all conductors of OCL”.

Avec cette méthode, les courbes « Temps - courant » sont calculées.

La dernière étape est de choisir les paramètres ambients dans la fenêtre et appuyer sur “Calculate”.

Ci-dessous, vous pouvez voir la fenêtre d’affichage des résultats (par défaut, rien n’est affiché).

Note : Le graphe “converted to total OCL” prend en compte la distribution du courant dans la caténaire.

Vous pouvez y afficher la température ambiante (constante), l’ensoleillement (constant) et les courbes « temps courant ».

Temps / Température - Régime 1, 2 ou 3

“Time – Temperature curves of regime 1, 2, 3”

Note : Ces 3 différents régimes sont définis dans 403.103.

Après avoir choisi les paramètres ambiants de température et d’ensoleillement, la fenêtre d’affichage apparaît.

Vous pouvez y afficher la température ambiante (constante), l’ensoleillement (constant), et pour chaque régime :
  • La résistance totale de la caténaire ou du conducteur individuel ;
  • Les courants dans le(s) conducteur(s) ;
  • La distribution du courant (seulement pour la caténaire) ;
  • La température dans le(s) conducteur(s).

Remarque : Pour les régimes 1,2 et 3, les courants maximaux autorisés dans la caténaire sont affichés. Ces courants maximaux autorisés sont la conséquence d’une température maximale autorisée dans les conducteurs, généralement 60 ou 80°C, au moment le plus critique.

Vous pouvez également lire un rapport écrit de la simulation exécutée sous l’onglet «Calculation ».

Temps / Température - 4 Saisons

Time – temperature calculation with ambient temperature and solar radiation based on season - selection”

Dans ce cas, la caténaire est étudiée en considérant des paramètres prédéfinis de températures et d’ensoleillement, sur base de données saisonnières.

Le pop-up suivant apparait :

Les paramètres suivants doivent être définis :
  • Starting time : C’est le moment de la journée à partir duquel la simulation démarre. Exemple :
    • Début à 12:00 = midi => L’ensoleillement a un impact et la température est ‘élevée’
    • Début à 00:00 = minuit => L’ensoleillement n’a pas d’impact et la température est ‘basse’
  • Solar radiation & Ambient temperature : Vous devez choisir le type de jour(s) à simuler (cfr. 403.103)
  • Current input

    SAISIE MANUELLE

    "Click here to add a new row" – ajout d’une nouvelle ligne et remplissez les valeurs de courant ligne par ligne.

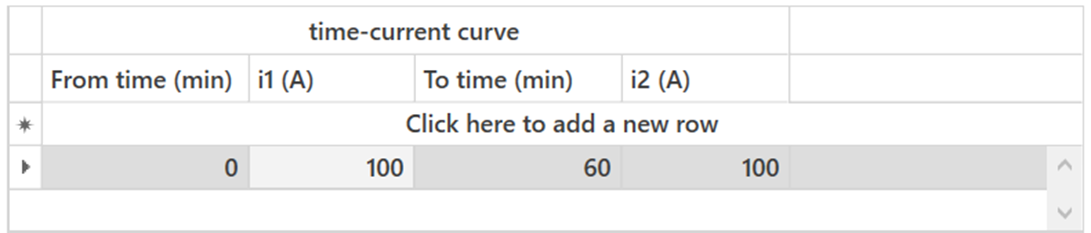

    Exemple : Starting time est fixé à 12 : 00 et l’encodage manuel est le suivant :

    La simulation commencera à 12h00 et se poursuit jusque 13h00, le courant sera de 100[A] durant cette période.

    SAISIE PAR FICHIER

    "Load file" doit être un fichier .txt avec la structure "Temps (secondes) - Courant (A)"

    !!! Le pas de temps d’une seconde et des valeurs de courant entières (non décimales) sont obligatoires !!!

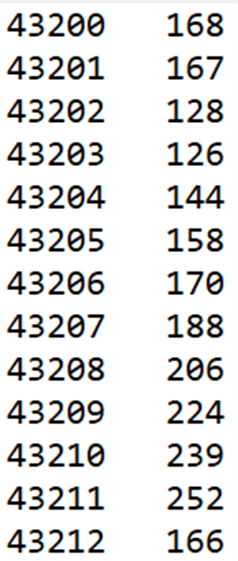

    Exemple : Starting time est fixé à 12 : 00 et le fichier est le suivant :

    La simulation commencera à 12:00:00 jusque 12:00:12 avec le courant provenant de la deuxième colonne du fichier.

    => La première valeur (en secondes) du fichier est fixée à 12h00 par Pendules et les suivantes sont adaptées

Appuyez sur “Calculate” et l’affichage apparaît :
Vous pouvez y afficher la température ambiante, l’ensoleillement, et, pour les résultats mis à l'échelle ("scaled") ou non ("not scaled") :
  • La résistance totale de la caténaire ou du conducteur individuel ;
  • Les courants dans le(s) conducteur(s) ;
  • La distribution du courant (seulement pour la caténaire) ;
  • La température dans le(s) conducteur(s).

Remarque : Vous pouvez comparer les résultats « scaled » (à l’échelle) et « not scaled » (pas mis à l’échelle). « Not scaled » affiche les résultats sur base de vos données de courant de l’écran précédent. « Scaled » affiche les résultats en multipliant la courbe de courant par un certain facteur de sorte qu’elle donne lieu à une température maximale admissible (60 ou 80°C) à un moment dans le temps pour le conducteur le plus critique.

Vous pouvez également lire un rapport écrit de la simulation exécutée sous l’onglet «Calculation ».

Temps / Température - Saisie manuelle

Time – temperature calculation with ambient temperature and solar radiation based on user input”

Le premier pop-up est pour la saisie du courant => Voir cas Temps / Température - 4 Saisons en jaune.

Ci-dessous, un exemple d’une saisie manuelle du courant :

Le second pop-up, pour la saisie de température ambiante et d’ensoleillement, est remplie de valeurs par défaut, 40°C et 700 W/m².

Les valeurs peuvent être changées, on peut ajouter des lignes, etc.

Exemple : Imaginons que la température diminue et que le ciel est nuageux.

Appuyez sur “Calculate” et l’affichage est identique au cas précédent Temps / Température - 4 Saisons.

Note pour les conducteurs individuels

Quand un fichier txt est chargé (pour le courant), vous pouvez choisir combien de conducteurs individuels sont connectés en parallèle.

La raison est que les conducteurs inidivuels sont souvent utilisés par paire ou par 3. Par exemple les câbles d’alimentation isolés rouges , EXeCV 300 mm².
