First State
Ce module permet d’afficher plusieurs informations sur le pendulage calculé à la température de design de la caténaire : 15 ou 20°C.
Dans l'onglet "Charts", clicquez sur "First State" pour accéder à l'outil.
L'écran suivant apparaît :

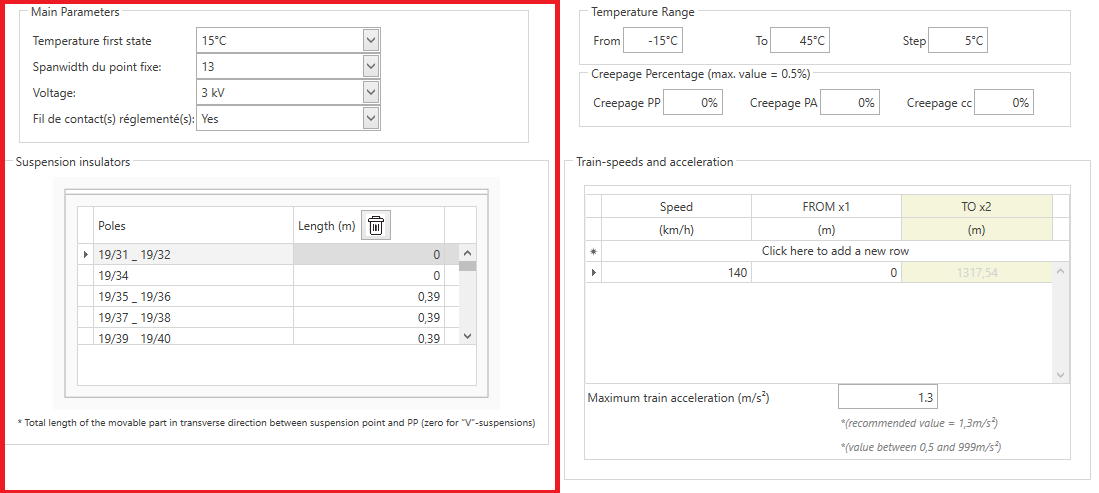

Dans lequel il faut sélectionner plusieurs choses :
- La température d'analyse
- La portée dans laquelle se trouve le point fixe.
- La tension de la caténaire (influence la longueur par défaut des isolateurs)
- La longueur des isolateurs, qui, par défaut, dépend de la tension de la caténaire. Ces longueures peuvent toutes être fixées à zéro à l'aide du bouton au-dessus de la colonne "Reset all Lenghts to 0".
Remarque : Les isolateurs d'ancrage et aux portiques de relèvement auront une longueur fixée à 0 pour des raisons spécifiques au module de calcul.
Cliquez ensuite sur Generate Charts pour afficher les graphes d'analyse.

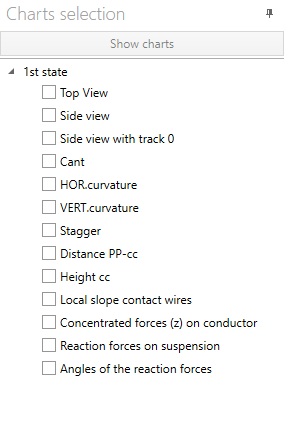

Et dans l'écran qui apparaît, trois outils différents sont disponibles :
Charts
Ci-dessous la description de chaque graphe disponible :
| Graphe | Description |
|---|---|
| Top View | Vue du dessus du tir. |
| Side View | Vue latérale du tir. |
| Side View with track 0 | Vue latérale du tir, mais en considérant le rail comme étant toujours positionné en z = 0 [m] |
| Cant |
Le dévers Voir Track check |
| HOR.curvature |
Courbure horizontale de la voie Voir Track check |
| VERT.curvature |
Courbure vertical de la voie Voir Track check |
| Stagger | Le désaxement |
| Distance PP-cc | Distance entre le porteur principal et le(s) fil(s) de contact. |
| Height cc | Hauteur du/des fil(s) de contact |
| Delta z and h btw both contact wires |
Différence de hauteur entre les deux fils de contact. Seulement disponible pour les caténaires composées de 2 fils de contact. |
| Local slope contact wires | Pente locale selon l'axe vertical du/des fil(s) de contact. |
| Concentrated forces (z) on conductor |
Forces concentrées sur les conducteurs. Ici sont reprises toutes les forces concentrées (ponctuelles) appliquées sur les conducteur (PP,PA,cc). Exemple de forces concentrées : - Un point de suspension (sur PP) - Un pendule, qui sera présent 2 fois, une fois par conducteur qu'il connecte. - Un I-compact. - Une connexion ou un point fixe. - Un isolateur dans la caténaire. - … |
| Reaction forces on suspension |
Forces de réaction aux points de suspension. Ry1 : La force horizontale au point de suspension. Rz1 : La force verticale au point de suspensions. R1 : La force résultante au point de suspension. |
| Angles of reaction forces |
Angle d'inclinaison de la force de réaction aux suspensions avec la verticale. Cela correspond également à l’angle d’inclinaison de l’isolateur de suspension s’il y en a un. |
| Distance bridge - PP | Si un pont est présent dans le tir, affiche la distance entre le porteur principal et ce pont. |
General results 1st state

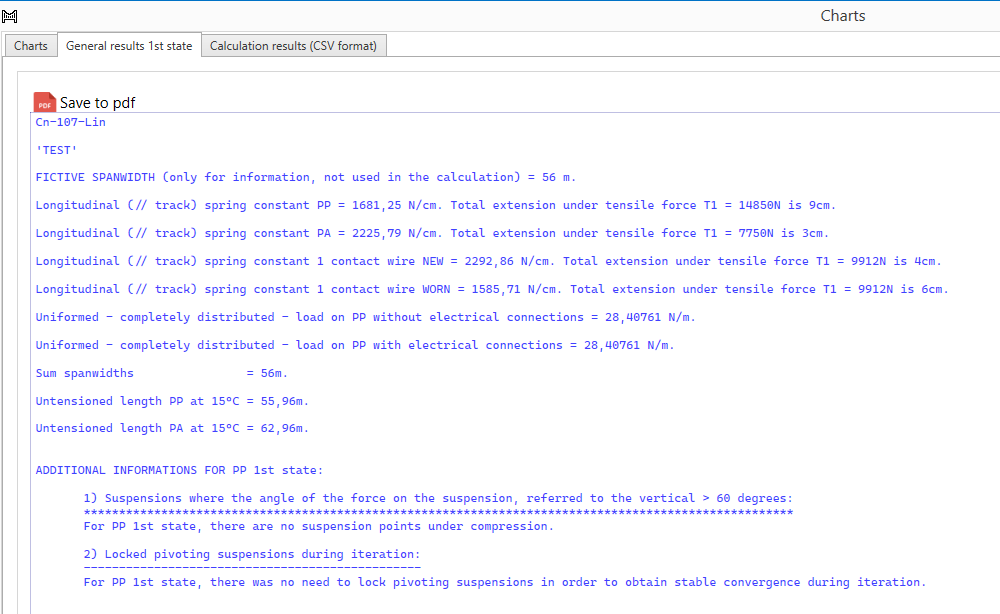

Dans ce rapport, Pendules vous donne plusieurs informations :
- Le type de caténaire
- Le nom de la caténaire
- La longueur de la portée fictive
- Les constantes de ressort et l'allongement dû à la tension (mécanique) dans les différents câbles constituant la caténaire et pour le(s) fil(s) de contact dans sont état neuf (NEW) et usé (WORN)
- La tension (mécanique) linéique dans le porteur principal avec et sans connexions électriques.
- Les longueurs totales de PP et PA sans tension mécanique.
- Et en plus :
- Les constructions sur lesquelles l'isolateur est incliné d'un angle supérieur à 60°.
- Les isolateurs qui ont dû être "bloqués" (Pendules interdit que l'isolateur puisse être incliné) dû à l'apparition d'un singularité dans le module de calcul.
Calculation results (CSV format)
Les résultats de la simulation, qu'il est possible de copier dans le presse-papier au format CSV.
